型号规格：GJ966/GJ1883
焊接式管接头
互换兼容：符合机械行业标准 GJ966-77（端直通）· GJ1883-77（端直通长）
高压液压管路专用焊接式管接头，由精工接头体、焊接接头套管、锁紧螺母及高弹性 O 型密封圈构成；钢管与接头套管经坡口满焊焊接一体，端面由 O 型圈实行轴向压紧密封，耐振动抗冲击抗疲劳性能优异；提供 GJ966-77 标准端直通管接头与 GJ1883-77 端直通长管接头两种规格，长短搭配交错安装可彻底解决集成阀块螺孔间距过紧、拆装扳手无法避位的安装痛点。
产品核心特点与性能优势
- 长短两型协同布局：GJ966-77 标准端直通与 GJ1883-77 端直通长管接头成对搭配使用
- 交错安装解决狭小间距：长短交错安装，大幅减小多管路集成阀块所需孔距，有效避免扳手打架
- 金属满焊+O圈端面弹性密封：焊接套管与液压钢管全熔透焊接，抗强烈机械振动与压力脉动
- 高压重载承压能力：公称工作压力最高达 31.5 MPa，安全系数高，爆破压力裕量充裕
- 外径规格齐全：适配钢管外径 Do 覆盖 φ6～φ50 mm，螺纹从 M10×1 到 M56×2

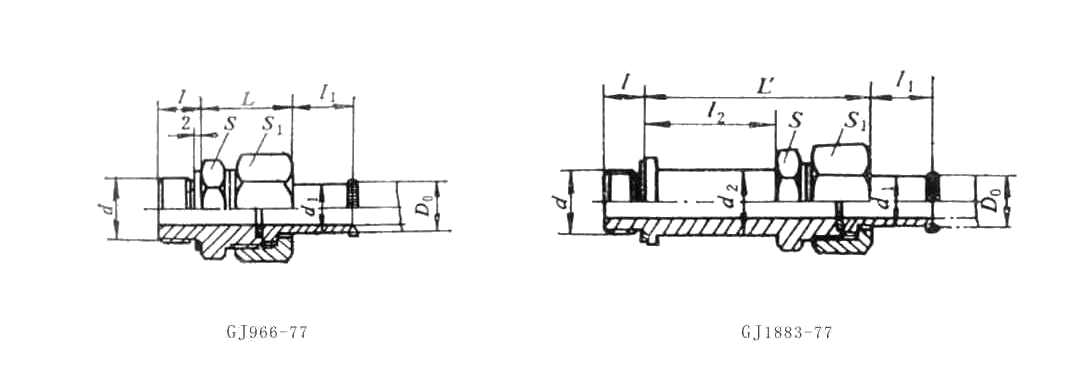

焊接式管接头 - 规格参数表与外形尺寸图纸
| 公称通径 DN | 管子外径 Do | 公称压力(MPa) | 连接螺纹 M | 内孔通径 d₂ | 螺纹长 l₁ | 凸肩长 l₂ | 总长 L(GJ966) | 总长 L(GJ1883) | 螺母扳手 S₁ | 接头体扳手 S₂ | O型密封圈 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| DN6 | φ6 | 31.5 | M10×1 | 3 | 7.5 | 10 | 32 | 54 | 14 | 14 | 8×1.9 |
| DN8 | φ8 | 31.5 | M12×1.25 | 4 | 9.0 | 10 | 35 | 59.5 | 17 | 19 | 10×1.9 |
| DN10 | φ10 | 31.5 | M14×1.5 | 6 | 10.0 | 11 | 35 | 60.5 | 19 | 19 | 11×1.9 |
| DN12 | φ12 | 31.5 | M16×1.5 | 8 | 11.0 | 12 | 38 | 66 | 22 | 22 | 13×1.9 |
| DN14 | φ14 | 31.5 | M18×1.5 | 10 | 12.0 | 14 | 43 | 72 | 24 | 27 | 16×2.4 |
| DN18 | φ18 | 31.5 | M22×1.5 | 13 | 14.0 | 16 | 45 | 78 | 30 | 32 | 20×2.4 |
| DN22 | φ22 | 25.0 | M27×2 | 17 | 16.0 | 18 | 48 | 83 | 36 | 36 | 24×2.4 |
| DN28 | φ28 | 20.0 | M33×2 | 22 | 16.0 | 20 | 54 | 93 | 41 | 41 | 30×3.1 |
| DN34 | φ34 | 16.0 | M42×2 | 28 | 18.0 | 22 | 65 | 113 | 50 | 50 | 35×3.1 |
| DN42 | φ42 | 16.0 | M48×2 | 34 | 20.0 | 24 | 72 | 124 | 60 | 60 | 40×3.1 |
| DN50 | φ50 | 10.0 | M56×2 | 40 | 22.0 | 26 | 78 | 134 | 70 | 70 | 45×3.1 |
注：端直通长管接头（GJ1883-77）主要用于阀块螺孔间距过小、常规安装时两管接头螺母相互干涉的部位，与标准端直通管接头（GJ966-77）长短交错安装，即可避开扳手空间；材质通常为 35# 优质碳钢或 1Cr18Ni9Ti 不锈钢；接头端部配套丁腈橡胶耐油 O 型圈（高温工况可选配氟橡胶 O 型圈）。标记示例：管子外径 Do=18mm、连接螺纹 M22×1.5 的焊接式端直通管接头：管接头 18/M22×1.5 GJ966-77；同规格端直通长管接头：管接头 18/M22×1.5 GJ1883-77。
