型号规格：A/B/C
扣压式胶管接头
互换兼容：符合机械行业标准 GJ/ZQ4427-86 · 冶金部标准 GJ1887-77
高压液压软管专用扣压式接头总成，采用套筒直接扣压工艺与高抗拉高压钢丝编织/缠绕胶管紧密结合；提供 A 型（公制内螺纹平垫密封）、B 型（公制外螺纹凹球面密封）、C 型（公制内螺纹 74° 锥密封/球头密封）三种工业主流端部型式；外套由高韧性低碳合金钢精密冲挤成型，内壁设计多道倒齿，扣压后金属弹性嵌锁增强钢丝层，结合力强、抗拔脱、耐超高脉冲压力，广泛应用于冶金轧机、工程机械及重载液压系统。
产品核心特点与性能优势
- 三大通用端头密封型式：A型（内螺纹平垫密封）、B型（外螺纹凹球面密封）、C型（内螺纹 74° 锥面密封）
- 强劲金属倒齿咬锁机构：扣压外套经严格热处理，多道内齿均匀扣紧增强钢丝层，极限爆破压力下不拔脱
- 适配 I～III 层钢丝胶管：覆盖 1 层编织、2 层编织及 4 层钢丝缠绕超高压胶管，压力覆盖 3.5～25 MPa
- 全通径规格覆盖：胶管公称内径涵盖 DN6、DN8、DN10、DN13、DN16、DN19、DN25、DN32、DN38、DN51 mm
- 表面防腐与精密螺纹：全数控加工中心制造，外表镀锌彩钝或发蓝防锈，螺纹精度达国标 6H/6g 级

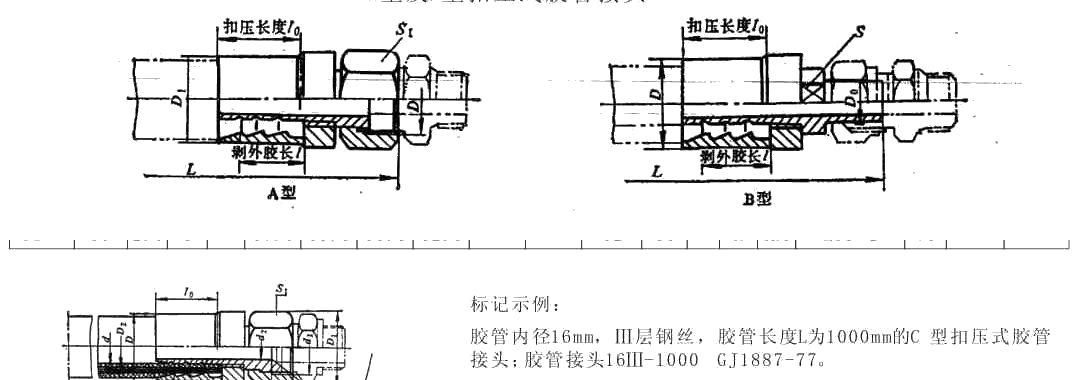

扣压式胶管接头 - 规格参数表与外形尺寸图纸
| 胶管通径 DN | 适用钢丝层 | 工作压力(MPa) | 增强层外径(mm) | 连接螺纹 M | 接头芯内通径 d | 螺母扳手 S₁ | 芯子扳手 S₂ | 扣压后参考外径 |
|---|---|---|---|---|---|---|---|---|
| DN6 | I / II 层 | 25.0 | 13.5～15.5 | M14×1.5 | 4.0 | 19 | 17 | φ20.5 mm |
| DN8 | I / II 层 | 25.0 | 15.5～17.5 | M16×1.5 | 5.5 | 22 | 19 | φ22.5 mm |
| DN10 | I / II 层 | 25.0 | 17.5～20.0 | M18×1.5 | 7.5 | 24 | 22 | φ25.0 mm |
| DN13 | I / II / III 层 | 20.0 | 21.5～25.5 | M22×1.5 | 10.0 | 27 | 27 | φ29.5 mm |
| DN16 | I / II / III 层 | 16.0 | 24.5～28.5 | M27×1.5 | 12.5 | 32 | 32 | φ32.5 mm |
| DN19 | I / II / III 层 | 12.5 | 28.5～32.5 | M30×1.5 | 15.0 | 36 | 36 | φ36.5 mm |
| DN25 | I / II / III 层 | 10.0 | 35.5～40.0 | M39×2 | 20.0 | 46 | 46 | φ45.0 mm |
| DN32 | I / II / III 层 | 8.0 | 43.5～48.5 | M48×2 | 26.0 | 55 | 55 | φ54.0 mm |
| DN38 | I / II / III 层 | 5.0 | 50.0～55.5 | M56×2 | 32.0 | 65 | 65 | φ62.0 mm |
| DN51 | I / II / III 层 | 3.5 | 64.0～70.0 | M70×2 | 42.0 | 80 | 80 | φ78.0 mm |
注：扣压套有剥外胶扣压型与不剥胶扣压型两种工艺；增强层为 I（一层编织）、II（二层编织）、III（三层或四层高压缠绕）；A 型为内螺纹平垫密封，B 型为外螺纹球面密封，C 型为内螺纹 74° 锥密封。标记示例：公称内径 16mm、配 II 层钢丝编织胶管、总长 L=1000mm 的 A 型扣压胶管总成：胶管总成 16II-1000 A GJ/ZQ4427-86；如为 C 型接头：胶管总成 16II-1000 C GJ1887-77。
