型号规格：RL/RF
金属软管
互换兼容：RL 螺纹连接系列 · RF 法兰连接系列
高柔性不锈钢金属软管总成，采用奥氏体不锈钢（SUS304 / SUS316L）极薄壁精密环形波纹管作为内衬导流体，外层覆以高抗拉不锈钢丝单层或双层高密编织网套；具有耐极高低温（-196℃～+450℃）、耐强酸碱腐蚀、耐高压脉动、耐反复屈挠疲劳等出色特性；可有效吸收管道因冷热温差产生的热伸缩位移、安装对中误差以及重型旋转振动机械（泵、压缩机、连轧机）的剧烈震颤与管路噪音；提供螺纹活接（RL型）与国标法兰（RF型）等 11 种标准化连接形式，亦可与冠捷旋转接头、快换接头组合配套。
产品核心特点与性能优势
- 全奥氏体不锈钢制造：波纹管与外层编织网套采用优质 304/316L 钢材，抗晶间腐蚀能力出众
- 高密抗拉编织网套加固：紧密约束波纹内管，承受强大轴向拉力，最高使用压力达 2.5 MPa，试验压力达 3.75 MPa
- 超强位移补偿与减震降噪：优异的柔韧弯曲性能，彻底吸收复杂管路热胀冷缩变形与高频机械振动冲击
- 11种端部接口型式完备：活接头JRLZ、球头JRLQ、平垫JRLP、圆弧JRLR、固定法兰JRFG、松套法兰JRFS等
- 全规格通径系列：通径覆盖 φ6 至 φ100 mm，通常推荐 φ40 及以下选用螺纹连接，φ40 以上选用平焊/松套法兰连接

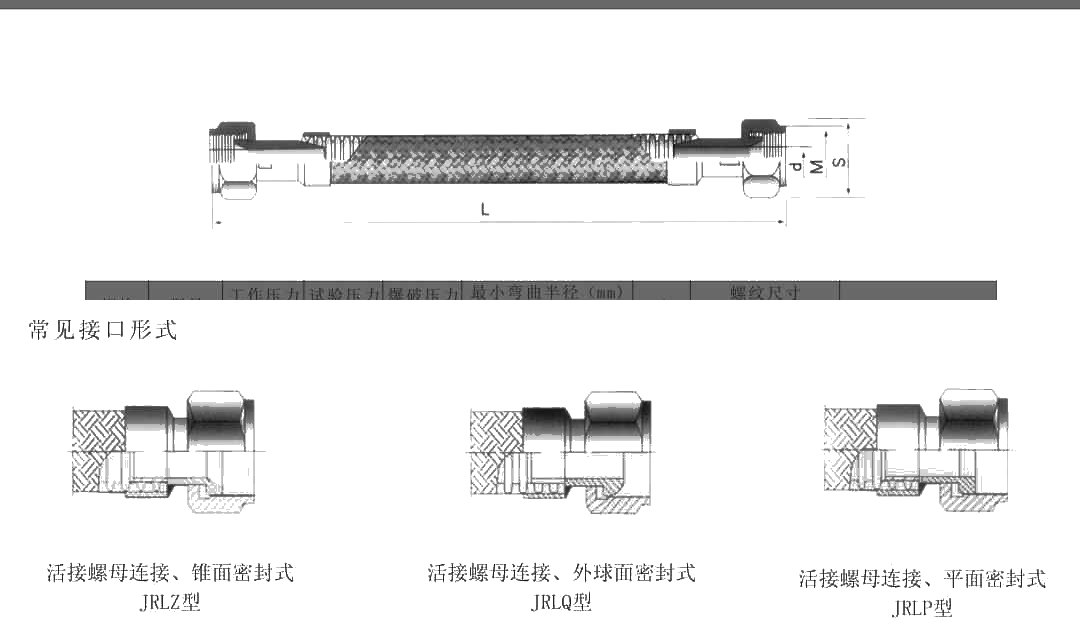

金属软管 - 规格参数表与外形尺寸图纸
| 公称通径 DN | 型号规格 | 软管外径(mm) | 工作压力(MPa) | 试验压力(MPa) | 静态弯曲半径(mm) | 动态弯曲半径(mm) | 连接螺纹规格(RL型) | 配用法兰(RF型) |
|---|---|---|---|---|---|---|---|---|
| DN6 | RL6 | 10.5 | 2.5 | 3.75 | 40 | 80 | M14×1.5 / G1/4″ | — |
| DN10 | RL10 | 15.5 | 2.5 | 3.75 | 65 | 145 | M18×1.5 / G3/8″ | — |
| DN12 | RL12 | 18.0 | 2.5 | 3.75 | 75 | 160 | M22×1.5 / G1/2″ | — |
| DN15 | RL15 | 21.5 | 2.0 | 3.00 | 85 | 180 | M27×1.5 / G1/2″ | DN15 PN2.5 |
| DN20 | RL20 | 28.0 | 2.0 | 3.00 | 100 | 220 | M33×2 / G3/4″ | DN20 PN2.5 |
| DN25 | RL25 | 34.0 | 1.6 | 2.40 | 120 | 260 | M39×2 / G1″ | DN25 PN2.5 |
| DN32 | RL32 | 42.0 | 1.6 | 2.40 | 150 | 320 | M48×2 / G1 1/4″ | DN32 PN2.5 |
| DN40 | RL40 / RF40 | 52.0 | 1.6 | 2.40 | 180 | 380 | M56×2 / G1 1/2″ | DN40 PN2.5 |
| DN50 | RF50 | 65.0 | 1.0 | 1.50 | 220 | 460 | — | DN50 PN1.6 |
| DN65 | RF65 | 82.0 | 1.0 | 1.50 | 280 | 580 | — | DN65 PN1.6 |
| DN80 | RF80 | 100.0 | 1.0 | 1.50 | 350 | 700 | — | DN80 PN1.6 |
| DN100 | RF100 | 122.0 | 1.0 | 1.50 | 450 | 900 | — | DN100 PN1.6 |
注：一般 φ40 及以下规格软管推荐采用螺纹连接（RL系列），φ40 以上规格软管推荐采用法兰连接（RF系列）；工作介质涵盖冷却水、蒸汽、导热油、酸碱化工溶液及各类高压气体；软管两端提供 11 种接口形式（JRLZ 锥管活接、JRLQ 螺母球头密封、JRLP 螺母平垫密封、JRLR 圆弧密封、JRLG 外螺纹、JRLM 外螺纹平面、JRH 快速接头式、JRYQ 活套法兰球密、JRYP 活套法兰平密、JRFG 固定法兰、JRFS 松套法兰）；工作压力最高 2.5MPa，若需超高压管路可定制双层或三层不锈钢编织网套加强结构。
