型号规格：KJB
快速联接装置
互换兼容：钢铁行业连轧棒线材轧机专用 · 与法国 STAUBLI 多路组合板 100% 互换通用
钢铁连轧生产线轧辊机架与换辊系统专用多路多介质快速同步联接装置（Multi-coupling Plate System），由安装在固定基座上的母板（KJB-00-01 / KJB-02-01 / KJB-03-01 / KJB-04-01）与安装在移动机架/小车上的公板（KJB-00-02 / KJB-02-02 / KJB-03-02 / KJB-04-02）配对组成；轧机换机架或换辊小车就位插合后，可一键同步连通液压动力回路、高压水冷介质、集中润滑甘油管路及电器控制信号，彻底杜绝人工拆接漏插、错插及管路泄漏隐患；母板与公板本体采用高强度合金结构钢或奥氏体不锈钢制造，坚固耐用、抗强烈振动冲击与氧化铁皮侵蚀，极大缩短换辊辅助工时。
产品核心特点与性能优势
- 多介质多回路一键极速同步对接：单次插合同步连通液压、润滑、水冷、仪表电气线路等 4～8 组回路
- 与国际一线品牌 100% 互换：外形尺寸、螺孔安装定位及接头元件与法国 STAUBLI（史陶比尔）组合板完全兼容互换
- 平面无泄漏高可靠快换接头组合：板内搭载 SPH06、SPH08、SPH12、SPH15、SPH25、KSJT 等多种大流量快换接头
- 高精度防呆导向机构：配置加长精磨导向销与导套，对接导正平顺，杜绝因对中偏差造成的接头偏磨或误接事故
- 恶劣冶金轧钢环境适应力：板体采用调质高碳合金钢或不锈钢加工，耐受连轧区高温热辐射、冷却水飞溅与重载机械冲击

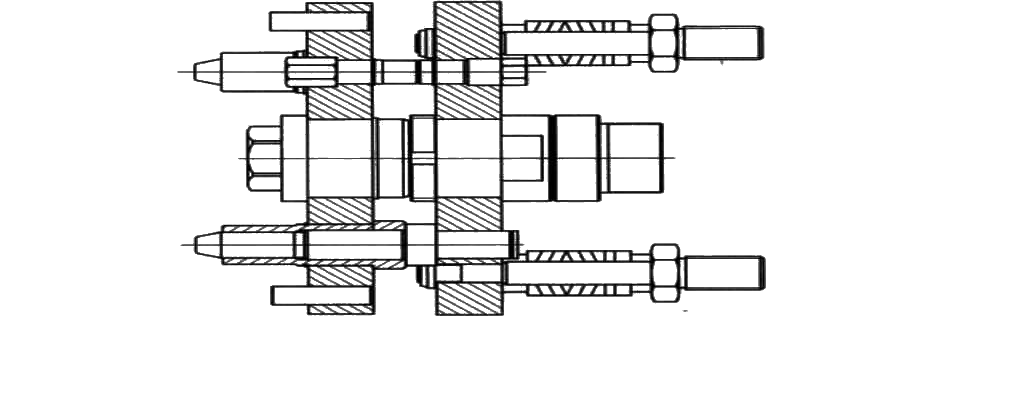

快速联接装置 - 规格参数表与外形尺寸图纸
| 装置型号规格 | 母板 / 公板型式 | 外形尺寸(mm) | 安装孔位尺寸(mm) | 集成快换接头型号及数量 | 对应 STAUBLI 互换型号 |
|---|---|---|---|---|---|
| KJB-00-01 | 母板（固定侧） | 350×162×38.5 | 2-Φ34 孔距 285 | SPH08 × 3只、SPH15 × 2只 | STAUBLI N00114591 C10/95 |
| KJB-00-02 | 公板（移动侧） | 348×156×38.5 | 4-Φ25 300×120 | KSJT-S21/1″ × 1只 | STAUBLI N00114691 C43/94 |
| KJB-02-01 | 母板（固定侧） | 320×170×38.5 | 4-Φ17 290×140 | SPH06 × 2只、SPH08 × 1只 | STAUBLI K59501502 AC30/96 |
| KJB-02-02 | 公板（移动侧） | 320×170×38.5 | 2-Φ30 孔距 250 | SPH12 × 2只、SPH25 × 1只 | STAUBLI K59501501 AC42/96 |
| KJB-03-01 | 母板（固定侧） | 340×245×38.5 | 4-Φ25 296×202 | SPH06 × 2只、SPH08 × 2只 | STAUBLI K59304702A |
| KJB-03-02 | 公板（移动侧） | 340×245×38.5 | 2-Φ30 孔距 250 | SPH15 × 2只、KSJT-S21″ × 1只 | STAUBLI N59304715 C42/99 |
| KJB-04-01 | 母板（固定侧） | 340×245×38.5 | 2-Φ28 孔距 250 | CQB20 × 2只、CQB9 × 2只 | YMC04216300 F5528/04 |
| KJB-04-02 | 公板（移动侧） | 338×243×38.5 | 4-Φ26 296×202 | G2 1/2″ × 1只 | YMC04216100 M5518/04 |
注：KJB 系列快速联接装置主要应用于钢铁棒材、线材、型材连轧机架与快速换辊自动对接系统；母板与公板分置于轧机底座与换辊小车两端，就位时机械自锁锁紧并实现水、电、油、气多回路零泄漏同步接通；板体材料可按需选用 40Cr 优质合金钢调质发蓝处理，或选用 304/316 不锈钢；板面接头通径组合及安装孔距可根据用户现场轧机安装基础非标定制。
