型号规格：FP
气动快插管接头
互换兼容：适用 PU软管 · 尼龙管 · 聚乙烯(PE)管
高品质全铜化学镀镍/高韧性工程塑料一触式气动快插管接头（Push-in Tube Fittings），专用于气压传动回路与工业自动化流体控制系统；将气管直接插入接头孔底部即可实现瞬时牢固卡紧与高气密密封，按下释放环即可单手秒级拔出管子；内置不锈钢弹性锁爪与优质弹性密封圈，耐反复插拔、不伤管、抗拉拔力大、气密性好；广泛应用于气缸控制、气动电磁阀、自动化机械手、装配流水线及各类气动管路集成。
产品核心特点与性能优势
- 一触式自锁瞬时插拔：无须任何安装工具，气管一插即锁，按压彩色套环即可秒级轻松拔出
- 高弹性不锈钢夹爪机构：爪刃深锁气管外壁，耐高频气压脉冲与机械拉扯，彻底杜绝高压滑脱
- 全方位气密与 360° 定向：内置高回弹耐油橡胶密封圈，密封严实零漏气；直角弯头系列可实现 360° 旋转灵活走线
- 耐磨防腐金属本体：螺纹本体采用优质黄铜精工切削并表面化学镀镍，防腐抗氧化，螺纹带聚四氟乙烯预涂密封胶
- 适用工况与介质：压缩空气、真空及无腐蚀介质；工作压力 0～1.0 MPa（真空-100kPa），耐压 1.5 MPa，使用温度 -10～60℃
气动快插管接头 - 规格参数表与外形尺寸图纸
| 适用配管外径 | 常用规格代号 | 公制螺纹规格 | 公制螺纹代码 | 英制锥管螺纹(PT/R) | 英制代码 | 使用压力范围 | 适用气管材质 |
|---|---|---|---|---|---|---|---|
| φ4 mm | 04 | M5×0.8 / M6×1 | M5 / M6 | R1/8 (PT 1/8″) | 01 | 0～1.0 MPa | 聚氨酯(PU)管 / 尼龙管 |
| φ6 mm | 06 | M6×1 / M10×1 / M12×1.25 | M6 / M10 / M12 | R1/8 / R1/4 | 01 / 02 | 0～1.0 MPa | 聚氨酯(PU)管 / 尼龙管 |
| φ8 mm | 08 | M10×1 / M12×1.25 / M14×1.5 | M10 / M12 / M14 | R1/8 / R1/4 / R3/8 | 01 / 02 / 03 | 0～1.0 MPa | 聚氨酯(PU)管 / 尼龙管 |
| φ10 mm | 10 | M12×1.25 / M14×1.5 / M16×1.5 | M12 / M14 / M16 | R1/8 / R1/4 / R3/8 / R1/2 | 01 / 02 / 03 / 04 | 0～1.0 MPa | 聚氨酯(PU)管 / 尼龙管 |
| φ12 mm | 12 | M14×1.5 / M16×1.5 / M20×1.5 | M14 / M16 / M20 | R1/4 / R3/8 / R1/2 | 02 / 03 / 04 | 0～1.0 MPa | 聚氨酯(PU)管 / 尼龙管 |
| φ16 mm | 16 | M16×1.5 / M20×1.5 | M16 / M20 | R3/8 / R1/2 | 03 / 04 | 0～1.0 MPa | 尼龙管 / 聚氨酯(PU)管 |
| φ20 mm | 20 | M20×1.5 | M20 | R1/2 | 04 | 0～1.0 MPa | 尼龙管 / 增强PU管 |

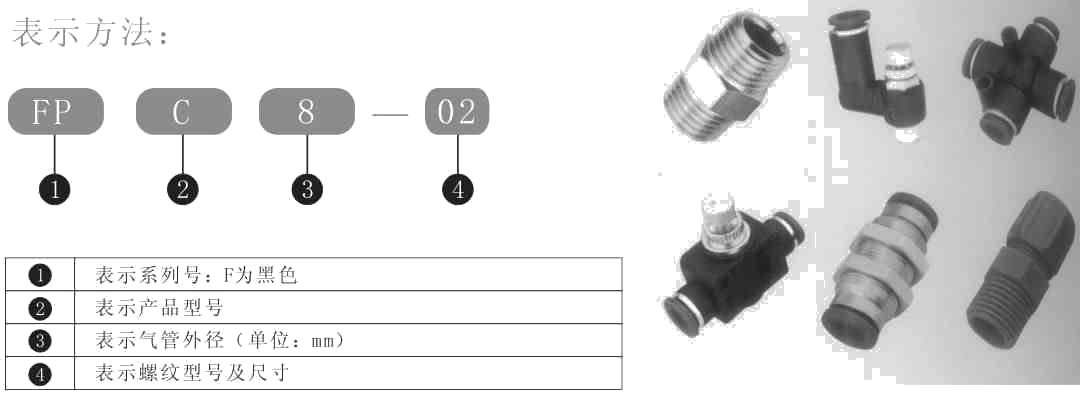

注：型号命名规则示例：FP C 08-02（FP 为气动快插系列代号，C 为直通外螺纹接头型式，08 为适配外径 φ8mm 气管，02 为 R1/4 螺纹）；构型涵盖：FPC 端直通、FPL 直角弯头、FPU 中间直通对接、FPV 中间等径直角弯头、FPE 中间等径三通、FPT 螺纹三通、FPY Y型三通、FPG 变径直通等；锥螺纹端部均预涂微胶囊防漏密封胶，旋紧即密封，无需额外缠绕生料带。
