型号规格：GJ
GJ型 旋转接头
互换兼容：双向 / 单向流通 · 适用冷却水、饱和蒸汽 · 最高工作压力 1.8MPa
采用波纹补偿器与浮动密封环作动密封，具有摩擦阻力小、密封自由调节与自动弹性磨损补偿等特性；密封面采用硬质合金与高纯浸锑石墨对磨，外装式结构极大减轻了杂质磨损并便于日常维护，大幅延长了运行寿命；广泛应用于冶金连铸连轧、橡胶密炼、造纸烘缸等旋转设备的流体管路密封。
产品核心特点与性能优势
- 波纹补偿浮动动密封：端面比压均匀，密封副磨损时自动实现自由伸缩与弹性补偿
- 外装式易维护结构：降低磨损发热与介质杂质沉积，大幅延长机械密封无故障运行周期
- 双向与单向流通结构：GJ型双向流通（内管固定或旋转式）、GJS型单向流通，适用不同冷却与通汽工况
- 连接方式灵活多样：前端回转轴提供标准圆锥内/外管螺纹（R/Rc）连接与标准法兰连接两种型式
- 耐温耐压耐磨：最高使用压力 1.8 MPa，最高工作温度 200 ℃，最高回转转速 500 rpm

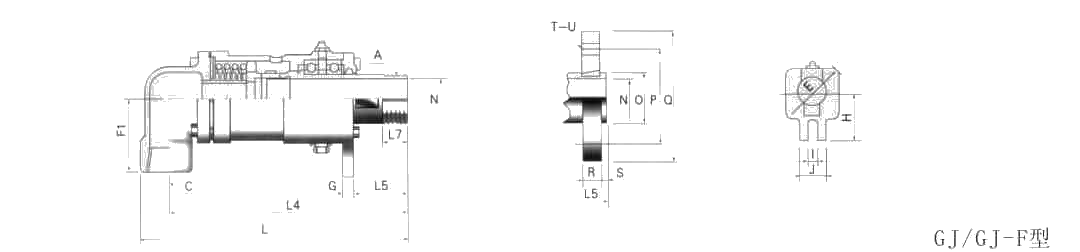

GJ型 旋转接头 - 规格参数表与外形尺寸图纸
| 公称通径 DN | 连接型式 | 规格代号 | 外管螺纹 D | 配用内螺纹 D₁ | 内管螺纹 D₂ | 总长 L₁(mm) | 本体长 L₂(mm) | 安装长 L₃(mm) | 孔距 L₄(mm) | 进出距 L₅(mm) | 最高压力 | 最高转速 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DN10 | 螺纹连接 | GJ-10 | R3/8 | Rc3/8 | G1/8 | 149 | 164 | 36 | 10 | 14 | 1.8 MPa | 500 rpm |
| DN15 | 螺纹连接 | GJ-15 | R1/2 | Rc1/2 | G1/4 | 156 | 161 | 47 | 14 | 14 | 1.8 MPa | 500 rpm |
| DN20 | 螺纹连接 | GJ-20 | R3/4 | Rc3/4 | G3/8 | 175 | 179 | 45 | 18 | 14 | 1.8 MPa | 500 rpm |
| DN25 | 螺纹连接 | GJ-25 | R1 | Rc1 | G1/2 | 204 | 209 | 63 | 25 | 14 | 1.8 MPa | 500 rpm |
| DN32 | 螺纹连接 | GJ-32 | R1 1/4 | Rc1 1/4 | G3/4 | 226 | 224 | 44 | 28 | 18 | 1.8 MPa | 500 rpm |
| DN40 | 螺纹/法兰 | GJ-40 | R1 1/2 | Rc1 1/2 | G1 | 253 | 264 | 60 | 30 | 18 | 1.8 MPa | 500 rpm |
| DN50 | 螺纹/法兰 | GJ-50 | R2 | Rc2 | G1 1/4 | 295 | 324 | 68 | 32 | 20 | 1.8 MPa | 500 rpm |
| DN65 | 法兰连接 | GJ-65 | R2 1/2 | Rc2 1/2 | G1 1/2 | 369 | 394 | 72 | 42 | 20 | 1.8 MPa | 400 rpm |
| DN80 | 法兰连接 | GJ-80 | R3 | Rc3 | G2 | 419 | 451 | 80 | 45 | 24 | 1.8 MPa | 350 rpm |
注：面对旋转接头装配端面看，顺时针方向旋转应选用左旋螺纹，逆时针方向旋转应选用右旋螺纹；法兰连接型旋转接头不分左右旋向；双向流通型旋转接头内管有固定式（固定在接头后盖上）与旋转式（内管随辊筒同步转动）两种结构，订货时请注明；最高工作压力：1.8MPa，最高温度：200℃，适用介质：冷却水、饱和蒸汽、压缩空气等。标记示例：公称通径 DN25、右旋螺纹连接的 GJ 型双向旋转接头：GJ-25-R。
