型号规格：GJ01

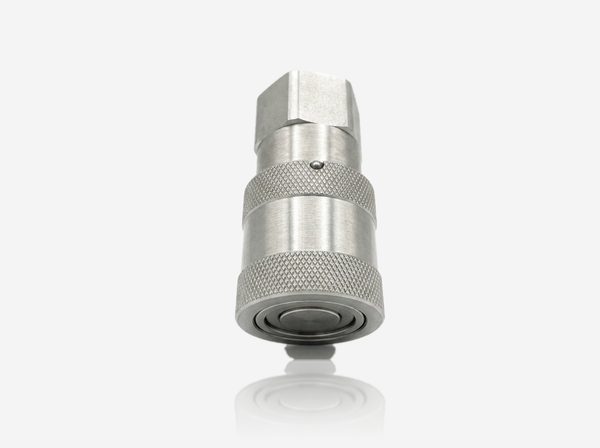

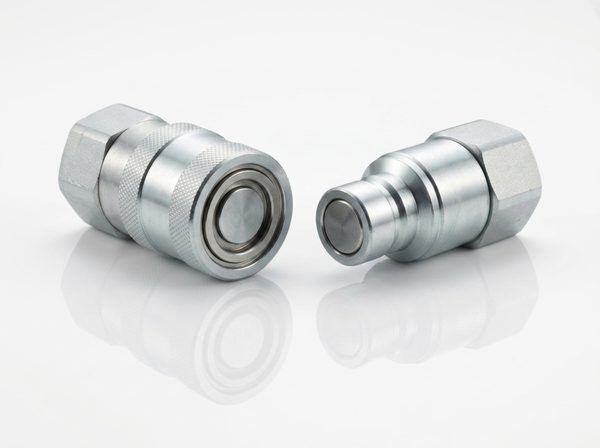

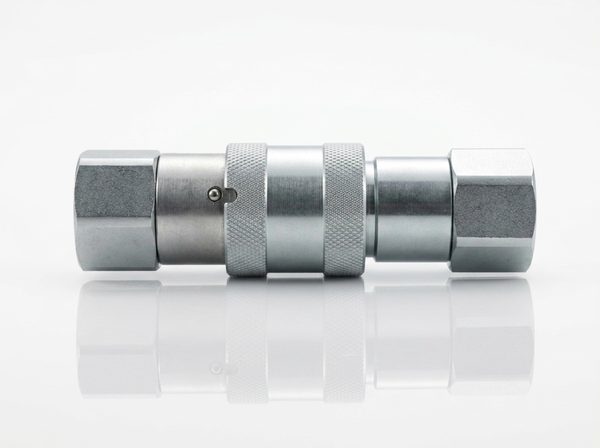

GJ01型 快换接头
互换兼容：与 FASTER “FFN” 系列通用 · 符合 ISO16028
平面阀结构液压快换接头，本体材料为不锈钢、碳钢。
产品核心特点与性能优势
- 推拉本体外套实现阴阳接头对接、断开，能单手操作
- 平面阀结构，无空气混入，断开时无泄漏
- 定位锁紧装置，防止连接使用时误脱开

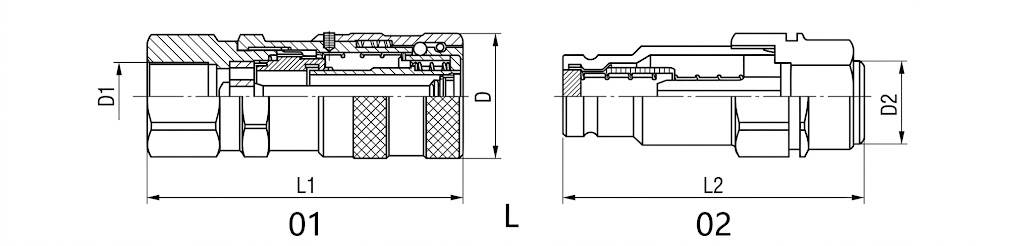

GJ01型 快换接头 - 规格参数表与外形尺寸图纸
| 型号规格 | 国外型号 | D | L | L₁ | L₂ | D₁、D₂ | 额定流量 L/min | 工作压力(碳钢) MPa |
|---|---|---|---|---|---|---|---|---|
| GJ01-01-06-□ | FFN38GAS F | 30 | 125 | 73 | — | Rp3/8 | 38 | 30 |
| GJ01-01-08-□ | FFN12GAS F | 38 | 149 | 83 | — | Rp1/2 | 52 | 25 |
| GJ01-01-12-□ | FFN34GAS F | 48 | 180 | 100 | — | Rp3/4 | 120 | 25 |
| GJ01-01-16-□ | FFN1GAS F | 65 | 186 | 108 | — | Rp1 | 180 | 25 |
| GJ01-02-06-□ | FFN38GAS M | — | 125 | — | 67 | Rp3/8 | 38 | 30 |
| GJ01-02-08-□ | FFN12GAS M | — | 149 | — | 83 | Rp1/2 | 52 | 25 |
| GJ01-02-12-□ | FFN34GAS M | — | 180 | — | 100 | Rp3/4 | 120 | 25 |
| GJ01-02-16-□ | FFN1GAS M | — | 186 | — | 104 | Rp1 | 180 | 25 |
注：型号中“□”为本体材料代号——碳钢省略、Cu 为黄铜、Cr 为不锈钢；“01”为阴接头、“02”为阳接头。标记示例：公称通径 DN20、两端 Rp3/4 圆柱内螺纹、碳钢本体的 GJ01 型快换接头总成：GJ01-00-20-Rp3/4。
