型号规格：GJ03

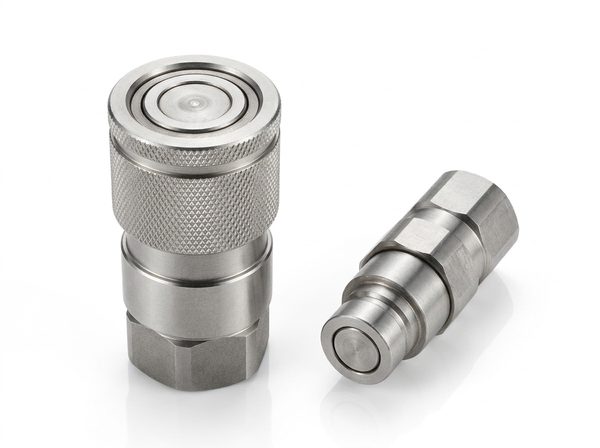

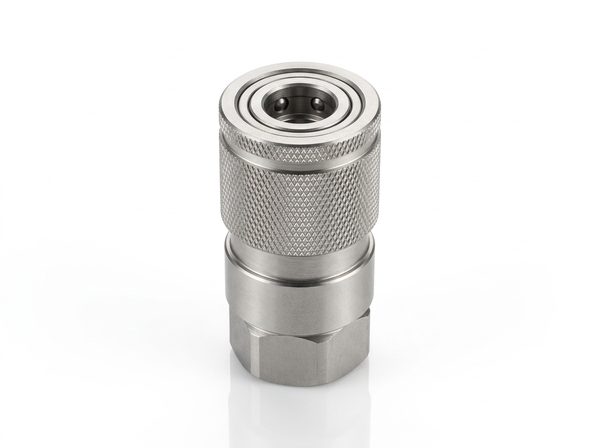

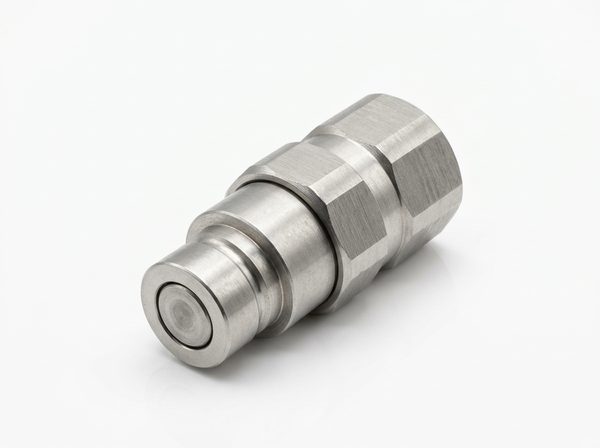

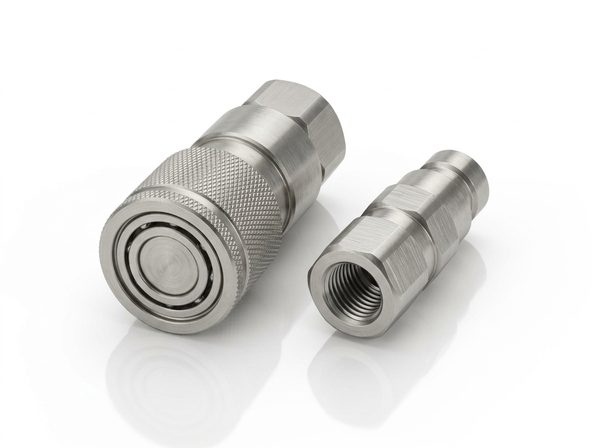

GJ03型 快换接头
互换兼容：与 STUCCHI “FIRG” 系列通用 · 符合 ISO16028
平面阀结构液压快换接头，本体材料为不锈钢、碳钢。
产品核心特点与性能优势
- 推拉本体外套实现阴阳接头对接、断开，能实现单手操作
- 平面阀结构，无空气混入，断开时无泄漏
- 定位锁紧装置，防止连接使用时误脱开

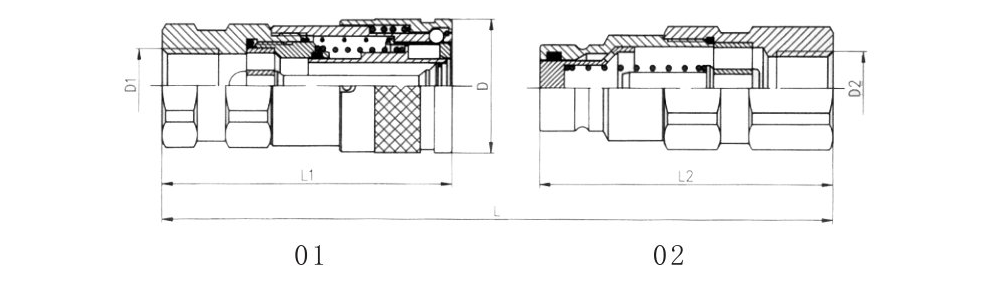

GJ03型 快换接头 - 规格参数表与外形尺寸图纸
| 型号规格 | 国外型号 | D | L | L₁ | L₂ | D₁、D₂ | 额定流量 L/min | 工作压力(碳钢) MPa |
|---|---|---|---|---|---|---|---|---|
| GJ03-□-6.3-G1/4 | FIRG-F/M-G1/4 | 28 | 85.2 | 48.1 | 47.9 | G1/4 | 12 | 30 |
| GJ03-□-10-G3/8 | FIRG-F/M-G3/8 | 32 | 108.7 | 64.2 | 60 | G3/8 | 23 | 30 |
| GJ03-□-10-G1/2 | FIRG-F/M-G1/2 | 32 | 116.2 | 69.2 | 62.5 | G1/2 | 23 | 30 |
| GJ03-□-12.5-G1/2 | FIRG-F/M-G1/2-A | 38 | 124.6 | 73.8 | 68 | G1/2 | 45 | 25 |
| GJ03-□-12.5-G3/4 | FIRG-F/M-G3/4 | 38 | 134.1 | 80.8 | 70.5 | G3/4 | 45 | 25 |
| GJ03-□-16-G3/4 | FIRG-F/M-G3/4-B | 42 | 131.5 | 78.5 | 70.5 | G3/4 | 74 | 25 |
| GJ03-□-19-G3/4 | FIRG-F/M-G3/4-A | 48 | 149.2 | 88.7 | 82.3 | G3/4 | 100 | 25 |
| GJ03-□-19-G1 | FIRG-F/M-G1 | 48 | 153.7 | 93.2 | 82.3 | G1 | 100 | 25 |
| GJ03-□-25-G11/4 | FIRG-F/M-G11/4 | 55 | 172.8 | 106 | 89.8 | G11/4 | 189 | 25 |
| GJ03-□-31.5-G11/2 | FIRG-F/M-G11/2 | 80 | 215.1 | 132.4 | 111.1 | G11/2 | 288 | 20 |
| GJ03-□-40-G2 | FIRG-F/M-G2 | 100 | 241.6 | 156.6 | 123.8 | G2 | 379 | 20 |
注：型号中“□”为接头型式代号——00 为总成、01 为阴接头、02 为阳接头；本体材料为碳钢或不锈钢。标记示例：公称通径 12.5、两端 G1/2 圆柱内螺纹、碳钢本体的 GJ03 型快换接头总成：GJ03-00-12.5-G1/2。
