型号规格：GJ04

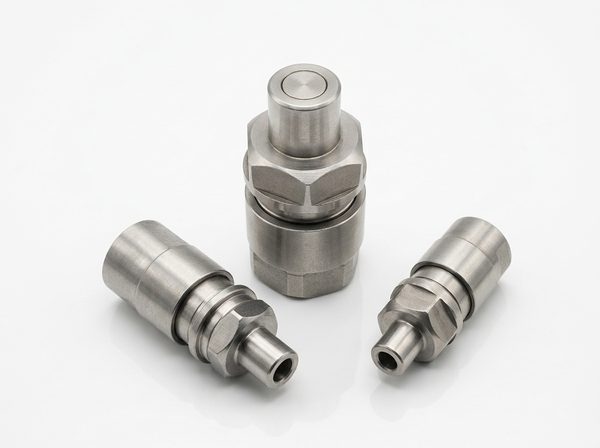

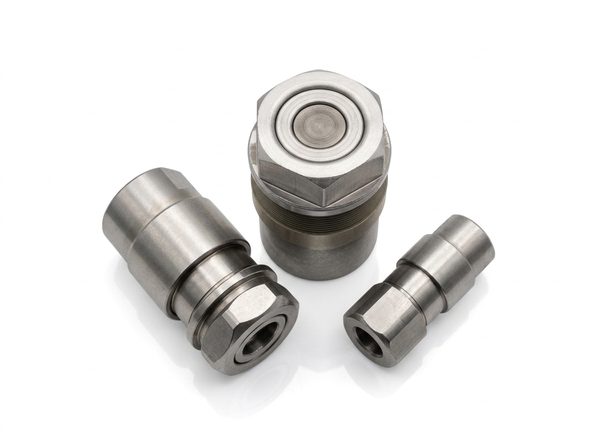

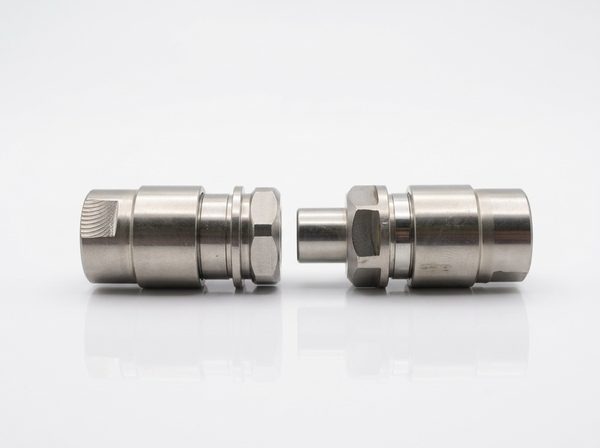

GJ04型 快换接头
互换兼容：与 STAUBLI “SPH” 通用
不锈钢多路同步快换接头，本体材料为不锈钢，工作介质：液压油、水-乙二醇、干油。
产品核心特点与性能优势
- 可带压连接与脱开，实现若干对阴、阳接头的同时连接与脱开
- 连接时的空气包含量和脱开时的泄漏极小
GJ04型 快换接头 - 规格参数表与外形尺寸图纸

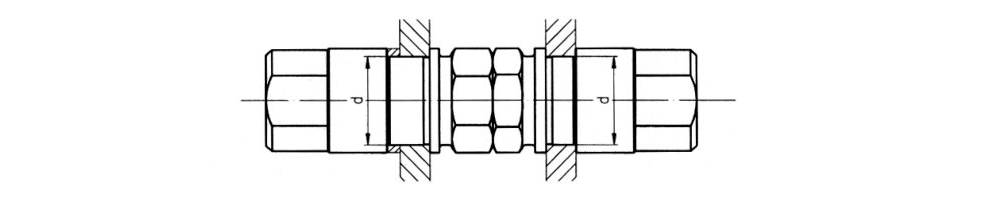

连接与安装形式示意
01

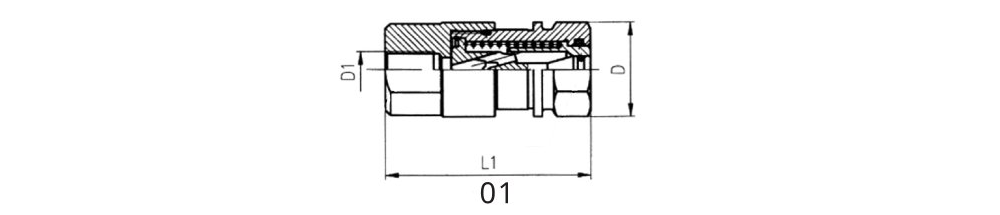

阴接头（01）外形尺寸与规格参数
| 型号规格 | 国外型号 | L₁ | D | D₁ | d | 额定流量 L/min | 工作压力 MPa |
|---|---|---|---|---|---|---|---|
| GJ04-01-6-Rp3/8 | SPH06 | 66 | 29 | Rp3/8 | 25 | 17 | 13 |
| GJ04-01-8-Rp1/2 | SPH08 | 72 | 33 | Rp1/2 | 28 | 40 | 10 |
| GJ04-01-12-Rp3/4 | SPH12 | 93 | 50 | Rp3/4 | 47 | 75 | 10 |
| GJ04-01-15-Rp3/4 | SPH15 | 93 | 50 | Rp3/4 | 43 | 100 | 10 |
| GJ04-01-25-Rc1 1/4 | SPH25 | 127 | 74.5 | Rc1 1/4 | 66 | 290 | 10 |
02

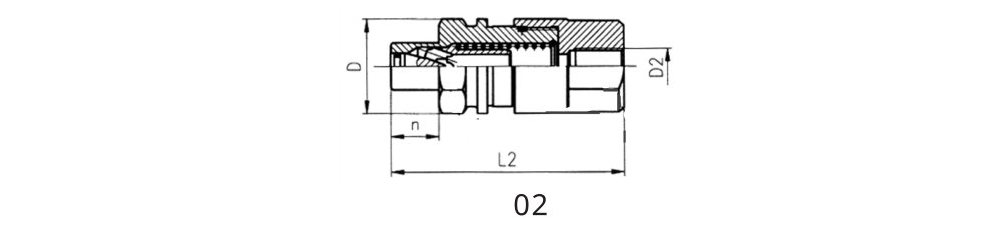

阳接头（02）外形尺寸与规格参数
| 型号规格 | 国外型号 | L₂ | D | D₂ | d | d₁ | n | 额定流量 L/min | 工作压力 MPa |
|---|---|---|---|---|---|---|---|---|---|
| GJ04-02-6-Rp3/8 | SPH06 | 74 | 29 | Rp3/8 | 25 | 14 | 15.3 | 17 | 13 |
| GJ04-02-8-Rp1/2 | SPH08 | 82 | 33 | Rp1/2 | 28 | 16.5 | 17 | 40 | 10 |
| GJ04-02-12-Rp3/4 | SPH12 | 96 | 43.5 | Rp3/4 | 43 | 24 | 26 | 75 | 10 |
| GJ04-02-15-Rp3/4 | SPH15 | 93 | 50 | Rp3/4 | 43 | 29.5 | 26 | 100 | 10 |
| GJ04-02-25-Rc1 1/4 | SPH25 | 156 | 74.5 | Rc1 1/4 | 66 | 47 | 35 | 290 | 10 |
注：本体材料为不锈钢；工作介质为液压油、水-乙二醇、干油；支持带压连接与脱开，可实现若干对阴、阳接头同时连接与脱开，连接时空气包含量和脱开时泄漏极小。
