型号规格：GJ02

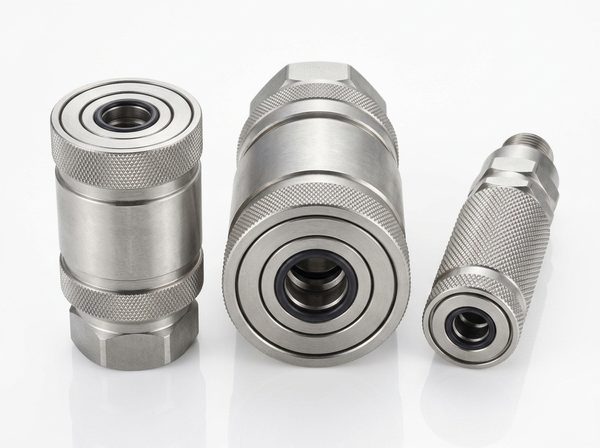

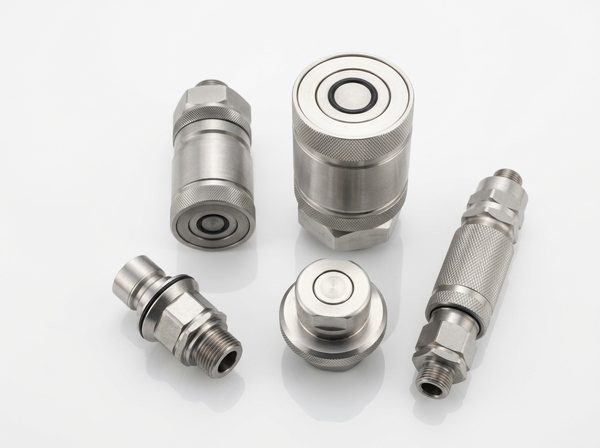

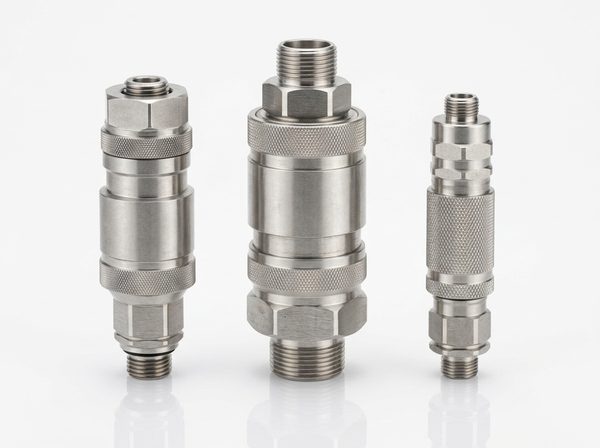

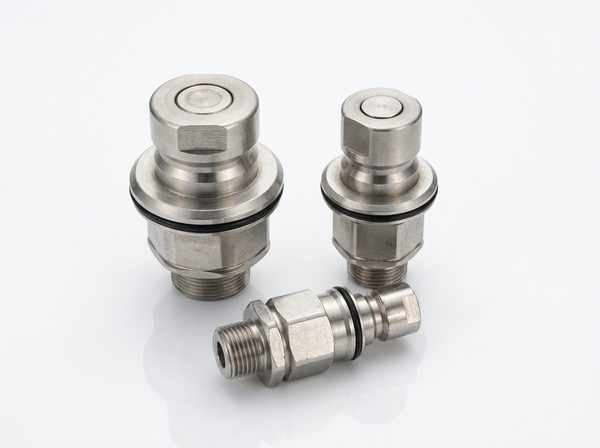

GJ02型 快换接头
互换兼容：与 WALTHER “HC” 系列通用
高压平面阀快换接头，本体材料为不锈钢、碳钢，工作压力可达 65MPa。
产品核心特点与性能优势
- 推拉本体外套实现阴阳接头对接、断开，能单手操作
- 平面阀结构，无空气混入，断开时无泄漏
- 外套两端密封，防止污物进入接头内

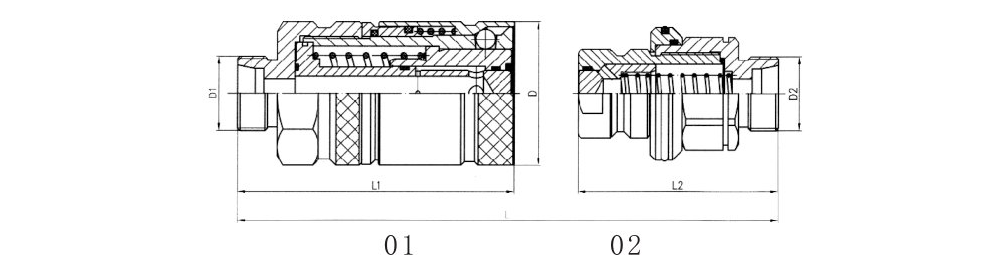

GJ02型 快换接头 - 规格参数表与外形尺寸图纸
| 型号规格 | 国外型号 | D | L | L₁ | L₂ | D₁、D₂ | 额定流量 L/min | 工作压力(碳钢) MPa |
|---|---|---|---|---|---|---|---|---|
| GJ02-01-06-□ | HC-G06-0-S1018-AAAA | 34 | 145 | 98.8 | — | M18X1.5 | 25 | 65 |
| GJ02-01-08-□ | HC-G08-0-S1220-AAAA | 40 | 152 | 104.8 | — | M20X1.5 | 45 | 60 |
| GJ02-01-12-□ | HC-G12-0-S1624-AAAA | 46 | 154 | 102.6 | — | M24X1.5 | 103 | 60 |
| GJ02-01-16-□ | HC-G16-0-S2030-AAAA | 57.8 | 162 | 110.4 | — | M30X2 | 155 | 60 |
| GJ02-01-20-□ | HC-G20-0-S2536-AAAA | 62.8 | 212 | 137.4 | — | M36X2 | 250 | 60 |
| GJ02-02-06-□ | HC-G06-2-S1018-AAAB | — | 145 | — | 69 | M18X1.5 | 25 | 65 |
| GJ02-02-08-□ | HC-G08-2-S1220-AAAB | — | 152 | — | 69.2 | M20X1.5 | 45 | 60 |
| GJ02-02-12-□ | HC-G12-2-S1624-AAAB | — | 154 | — | 74.2 | M24X1.5 | 103 | 60 |
| GJ02-02-16-□ | HC-G16-2-S2030-AAAB | — | 162 | — | 80.4 | M30X2 | 155 | 60 |
| GJ02-02-20-□ | HC-G20-2-S2536-AAAB | — | 212 | — | 108.5 | M36X2 | 250 | 60 |
注：型号中“□”为本体材料代号——碳钢省略、Cu 为黄铜、Cr 为不锈钢；“01”为阴接头、“02”为阳接头。标记示例：公称通径 DN20、两端 M36×2、碳钢本体的 GJ02 型快换接头总成：GJ02-00-20-M36X2。
