型号规格：GJ05

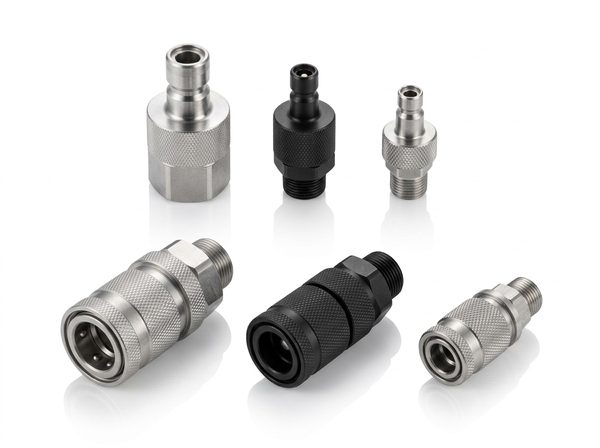

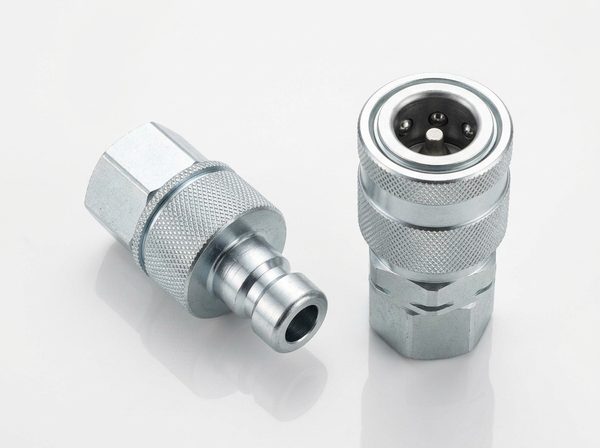

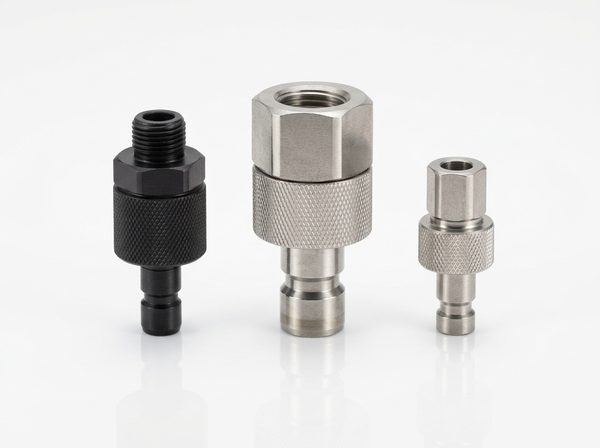

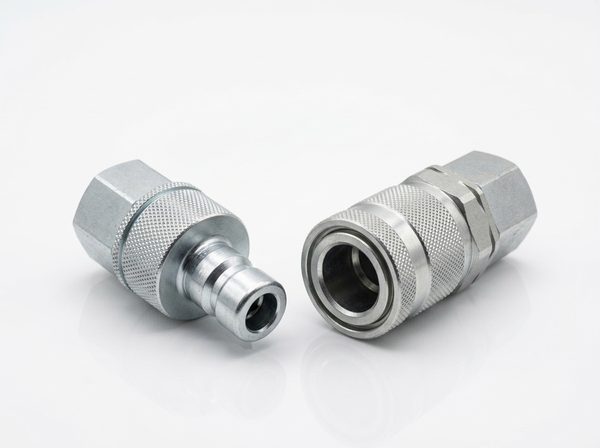

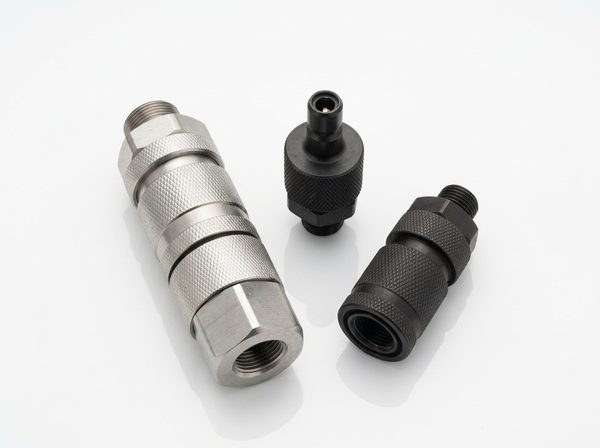

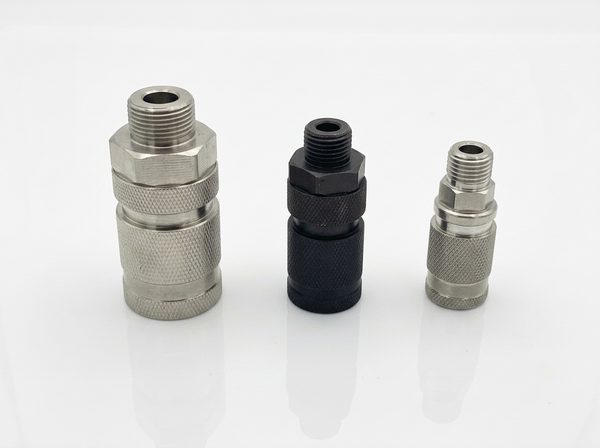

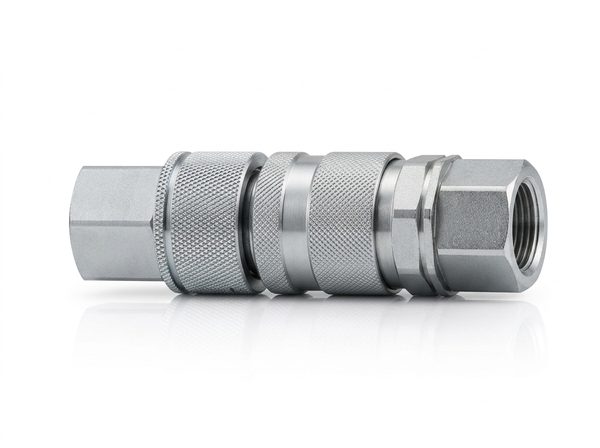

GJ05型 快换接头
互换兼容：与 WALTHER “MD(SG)”、RECTUS 51/52 通用
本体材料为碳钢表面镀锌/发黑、黄铜、不锈钢；工作介质：液压油、水-乙二醇、干油、水等。
产品核心特点与性能优势
- 结构紧凑，两端螺纹型式能适应多种连接
- 独特的阀设计，能获得较大流量和较小的压降
- 阳接头无单向阀仍能在连接时打开阴接头单向阀，脱开时实现阴接头的单侧密封
- 工作压力：碳钢≤25MPa，不锈钢≤10MPa
GJ05型 快换接头 - 规格参数表与外形尺寸图纸

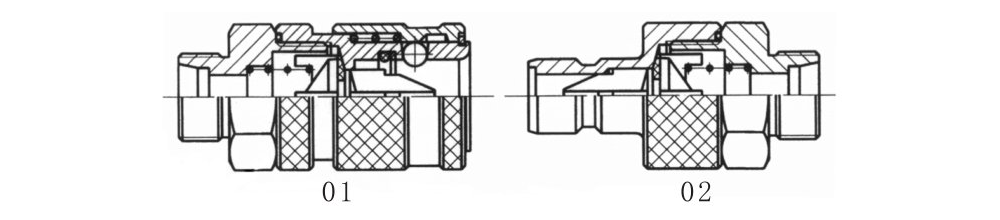

总成对接结构剖面示意
G型

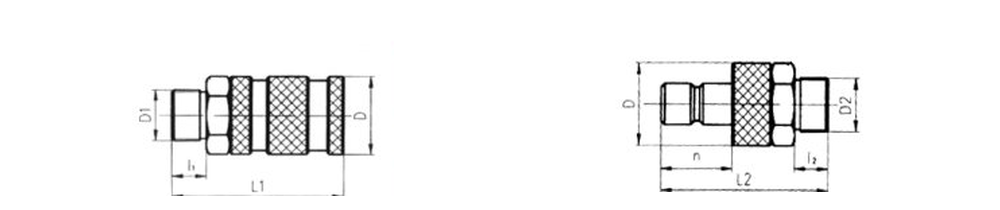

G型 圆柱管外螺纹连接
英制圆柱管外螺纹连接，适用于管路外螺纹接口。
| 型号规格 | 国外型号 | L₁、L₂ | l₁、l₂ | D | D₁、D₂ | 额定流量 L/min |
|---|---|---|---|---|---|---|
| GJ05-□-6-G1/4 | MD-006-0/2-WR | 57 | 13 | 25 | G1/4 | 11 |
| GJ05-□-7-G3/8 | MD-007-0/2-WR | 67 | 14 | 30 | G3/8 | 14 |
| GJ05-□-10-G3/8 | MD-010-0/2-WR | 73 | 14 | 35 | G3/8 | 30 |
| GJ05-□-12-G1/2 | MD-012-0/2-WR | 81 | 17 | 40 | G1/2 | 46 |
| GJ05-□-12-G3/4 | MD-012-0/2-WR | 83 | 19 | 40 | G3/4 | 46 |
| GJ05-□-17-G3/4 | MD-017-0/2-WR | 85 | 19 | 48 | G3/4 | 75 |
| GJ05-□-19-G3/4 | MD-019-0/2-WR | 94 | 19 | 54 | G3/4 | 110 |
| GJ05-□-19-G1 | MD-019-0/2-WR | 98 | 23 | 54 | G1 | 110 |
Rp型

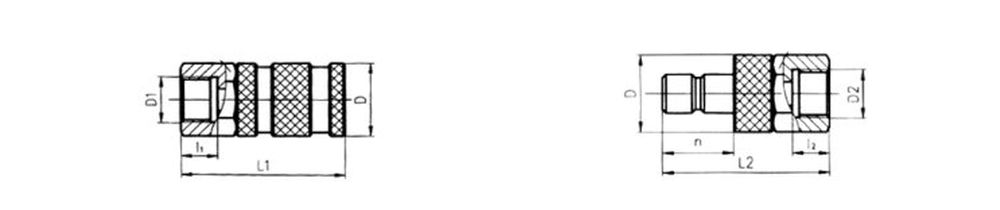

Rp型 圆柱管内螺纹连接
英制圆柱管内螺纹连接，方便外螺纹管件直接旋入。
| 型号规格 | 国外型号 | L₁、L₂ | l₁、l₂ | D | D₁、D₂ | 额定流量 L/min |
|---|---|---|---|---|---|---|
| GJ05-□-6-Rp1/4 | MD-006-0/2-WR | 57 | 13 | 25 | Rp1/4 | 11 |
| GJ05-□-7-Rp3/8 | MD-007-0/2-WR | 67 | 14 | 30 | Rp3/8 | 14 |
| GJ05-□-10-Rp3/8 | MD-010-0/2-WR | 73 | 14 | 35 | Rp3/8 | 30 |
| GJ05-□-12-Rp1/2 | MD-012-0/2-WR | 81 | 17 | 40 | Rp1/2 | 46 |
| GJ05-□-12-Rp3/4 | MD-012-0/2-WR | 83 | 19 | 40 | Rp3/4 | 46 |
| GJ05-□-17-Rp3/4 | MD-017-0/2-WR | 85 | 19 | 48 | Rp3/4 | 75 |
| GJ05-□-19-Rp3/4 | MD-019-0/2-WR | 94 | 19 | 54 | Rp3/4 | 110 |
| GJ05-□-19-Rp1 | MD-019-02-WR | 98 | 23 | 54 | Rp1 | 110 |
BM型

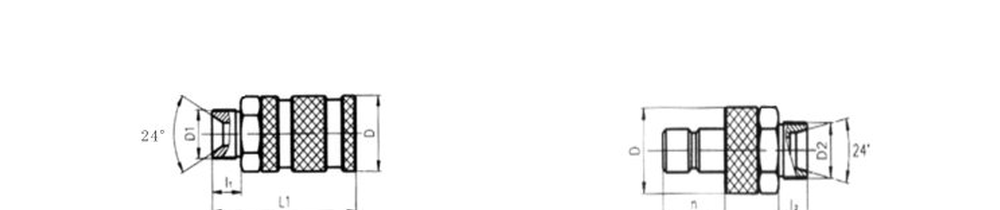

BM型 公制外螺纹 24°锥密封连接
公制外螺纹 24° 锥密封面，可配合卡套式接头或 24° 锥胶管接头使用。
| 型号规格 | 国外型号 | L₁、L₂ | l₁、l₂ | D | D₁、D₂ | 额定流量 L/min |
|---|---|---|---|---|---|---|
| GJ05-□-6-BM14×1.5 | MD-006-0/2-L | 57 | 10 | 25 | M14×1.5 | 11 |
| GJ05-□-6-BM16×1.5 | MD-006-0/2-L | 58 | 11 | 25 | M16×1.5 | 11 |
| GJ05-□-6-BM18×1.5 | MD-006-0/2-L | 58 | 11 | 25 | M18×1.5 | 11 |
| GJ05-□-7-BM18×1.5 | MD-007-0/2-L | 66 | 11 | 30 | M18×1.5 | 14 |
| GJ05-□-10-BM20×1.5 | MD-010-0/2-L | 73 | 12 | 35 | M20×1.5 | 30 |
| GJ05-□-10-BM22×1.5 | MD-010-0/2-L | 74 | 12 | 35 | M22×1.5 | 30 |
| GJ05-□-12-BM22×1.5 | MD-012-0/2-L | 79 | 12 | 40 | M22×1.5 | 46 |
| GJ05-□-12-BM24×1.5 | MD-012-0/2-S | 81 | 14 | 40 | M24×1.5 | 46 |
| GJ05-□-17-BM30×2 | MD-017-0/2-S | 86 | 16 | 48 | M30×2 | 75 |
| GJ05-□-19-BM30×2 | MD-019-0/2-S | 99 | 16 | 54 | M30×2 | 110 |
| GJ05-□-19-BM36×2 | ND-019-0/2-S | 101 | 18 | 54 | M36×2 | 110 |
AM型

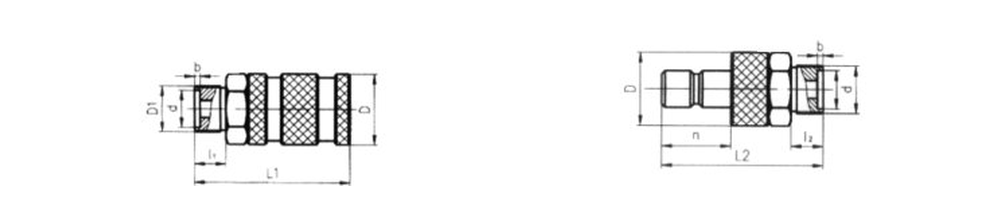

AM型 公制外螺纹 扩口/平面密封连接
公制外螺纹扩口/平面端面密封，提供可靠密封效果。
| 型号规格 | 国外型号 | L₁、L₂ | l₁、l₂ | D | D₁、D₂ | 额定流量 L/min |
|---|---|---|---|---|---|---|
| GJ05-□-6-AM16×1.5 | — | 57 | 11 | 25 | M16×1.5 | 11 |
| GJ05-□-7-AM18×1.5 | — | 67 | 11 | 30 | M18×1.5 | 14 |
| GJ05-□-10-AM22×1.5 | — | 73 | 12 | 35 | M22×1.5 | 30 |
| GJ05-□-12-AM27×1.5 | — | 82 | 13 | 40 | M27×1.5 | 46 |
| GJ05-□-17-AM30×1.5 | — | 85 | 14 | 48 | M30×1.5 | 75 |
| GJ05-□-19-AM36×2 | — | 98 | 16 | 54 | M36×2 | 110 |
注：型号中“□”为接头型式代号——00 为总成、01 为阴接头、02 为阳接头；本体材料为碳钢表面镀锌/发黑、黄铜、不锈钢（工作压力：碳钢≤25MPa，不锈钢≤10MPa）；工作介质为液压油、水-乙二醇、干油、水等。标记示例：公称通径 12、G1/2 圆柱管外螺纹的 GJ05 型快换接头总成：GJ05-00-12-G1/2。
