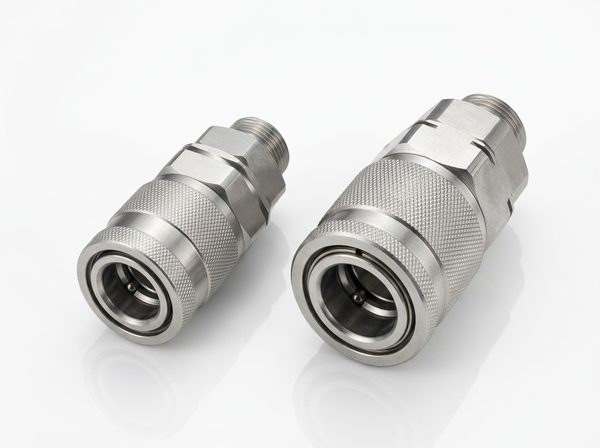

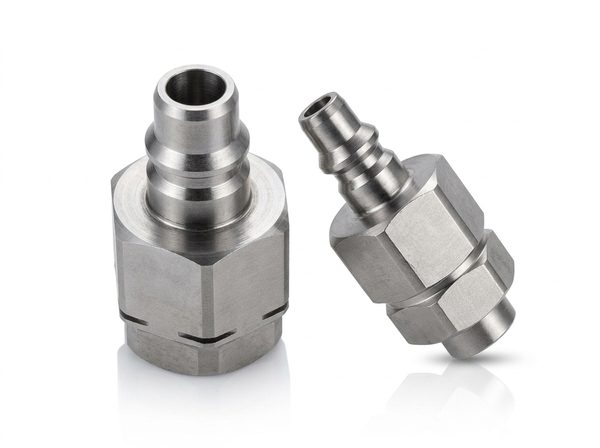

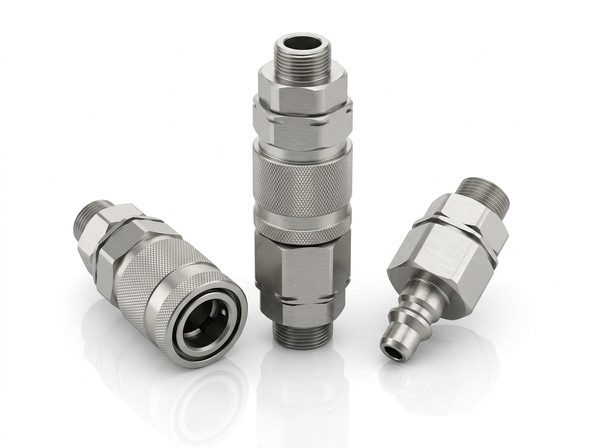

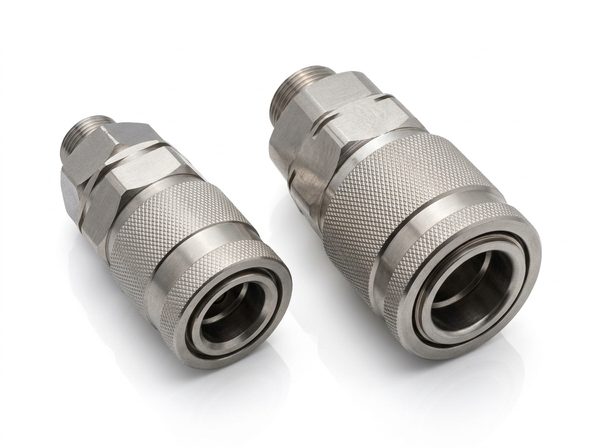

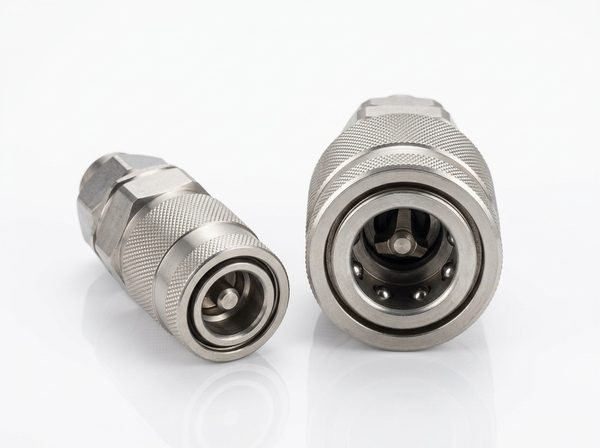

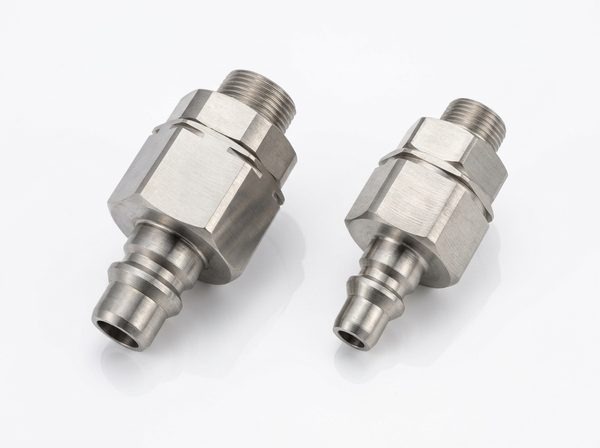

GJ06型 快换接头

GJ06型 快换接头 - 规格参数表与外形尺寸图纸

外螺纹

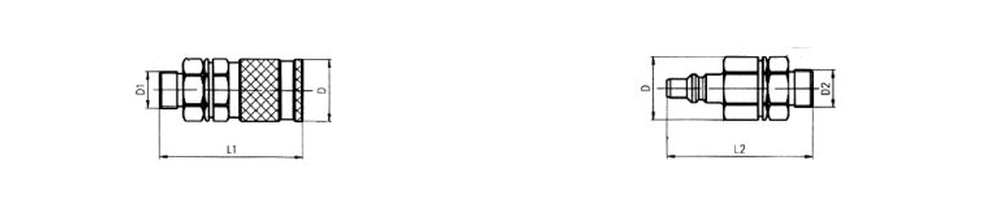

圆柱管螺纹 / NPT 外螺纹连接

外螺纹连接型式，适用于高压管路外接端口。

型号规格	国外型号	L₁、L₂	D	D₁、D₂	额定流量 L/min	工作压力(碳钢) MPa	工作压力(不锈钢) MPa
GJ06-□-4-G1/4	HP-004-0-WB013	71	30	G1/4	5	200	50
GJ06-□-4-NPT1/4	HP-004-0-NP013	71	30	NPT1/4	5	200	50
GJ06-□-6-G3/8	HP-006-0-WB017	80	34	G3/8	13	100	32
GJ06-□-10-G1/2	HP-010-0-WB021	93.5	46	G1/2	37	60	30
GJ06-□-16-G3/4	HP-016-0-WB026	114.5	56	G3/4	110	50	25
GJ06-□-20-G1	HP-020-0-WB033	119.5	62	G1	165	40	18

内螺纹

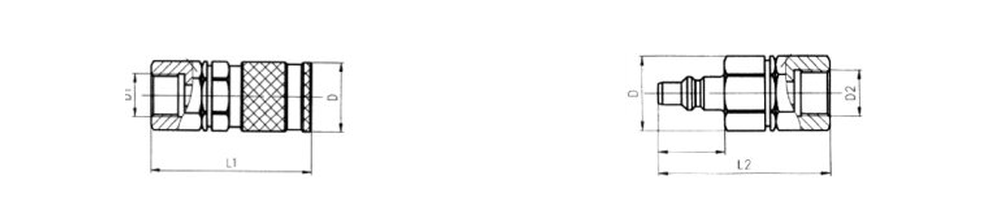

圆柱管螺纹 / NPT 内螺纹连接

内螺纹连接型式，方便外螺纹管件直接旋入。

型号规格	国外型号	L₁、L₂	D	D₁、D₂	额定流量 L/min	工作压力(碳钢) MPa	工作压力(不锈钢) MPa
GJ06-□-4-Rp1/4	HP-004-0-NP513	68	30	Rp1/4	5	200	50
GJ06-□-6-Rp3/8	HP-006-0-NP517	75	34	Rp3/8	13	100	32
GJ06-□-6-NPT3/8	HP-006-0-WR517	75	34	NPT3/8	13	100	32
GJ06-□-10-Rp1/2	HP-010-0-WR521	96.5	46	Rp1/2	37	60	30
GJ06-□-10-Rp3/4	HP-010-0-WR526	96.5	46	Rp3/4	37	60	30
GJ06-□-16-Rp3/4	HP-016-0-WR526	100.5	56	Rp3/4	110	50	25
GJ06-□-20-Rp1	HP-020-0-WR533	123	62	Rp1	165	40	18

BM型

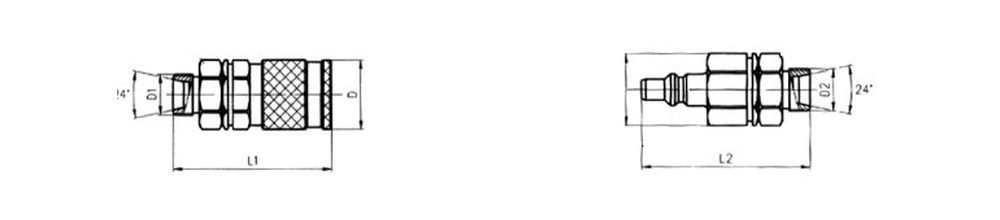

BM型 公制外螺纹 24°锥密封连接

公制外螺纹 24° 锥密封面，适配高压卡套或胶管接头。

型号规格	国外型号	L₁、L₂	D	D₁、D₂	额定流量 L/min	工作压力(碳钢) MPa	工作压力(不锈钢) MPa
GJ06-□-6-BM16×1.5	HP-006-0-S0816	77.5	34	M16×1.5	13	100	32
GJ06-□-6-BM18×1.5	HP-006-0-S1018	77.5	34	M18×1.5	13	100	32
GJ06-□-6-BM20×1.5	HP-006-0-S1220	77.5	34	M20×1.5	13	100	32
GJ06-□-10-BM20×1.5	HP-010-0-S1220	90.5	46	M20×1.5	37	60	30
GJ06-□-10-BM22×1.5	HP-010-0-S1422	90.5	46	M22×1.5	37	60	30
GJ06-□-10-BM24×1.5	HP-010-0-S1624	90.5	46	M24×1.5	37	60	30
GJ06-□-16-BM24×1.5	HP-016-0-S1624	110.5	56	M24×1.5	110	50	25
GJ06-□-16-BM30×2	HP-016-0-S2030	112.5	56	M30×2	110	50	25
GJ06-□-20-BM30×2	HP-020-0-S2030	114.5	62	M30×2	165	40	18

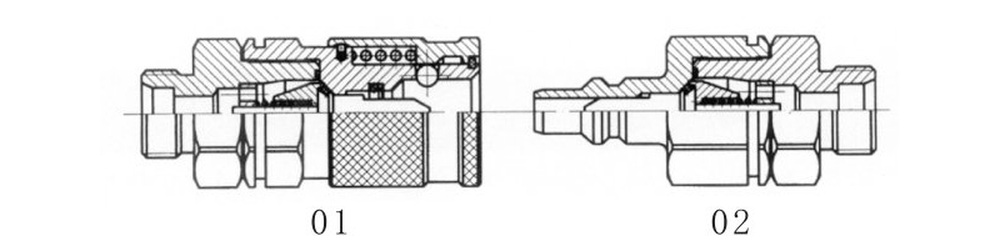

注：型号中“□”为接头型式代号——00 为总成、01 为阴接头、02 为阳接头；本体材料为碳钢表面发黑、不锈钢；可在超高压工况下安全工作（最高工作压力：碳钢≤200MPa，不锈钢≤50MPa）。标记示例：公称通径 6、G3/8 圆柱管外螺纹的 GJ06 型快换接头总成：GJ06-00-6-G3/8。
