型号规格：GJ07
GJ07型 快换接头
互换兼容：与 FASTER “DIN CVV” 通用
螺纹锁紧式快换接头，本体材料为碳钢表面镀锌。
产品核心特点与性能优势
- 阴、阳接头用螺纹连接，具有良好的防震性能
- 螺纹锁紧机构可有效防止管路在振动或压力冲击下意外脱开
- 工作介质：液压油、水-乙二醇

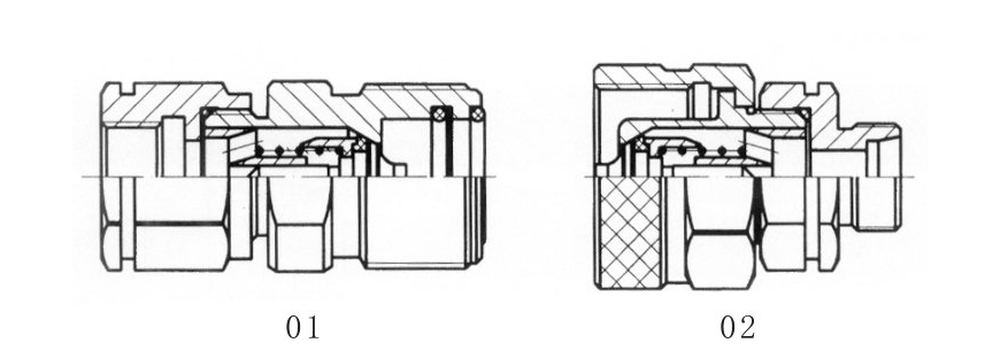

GJ07型 快换接头 - 规格参数表与外形尺寸图纸
G型

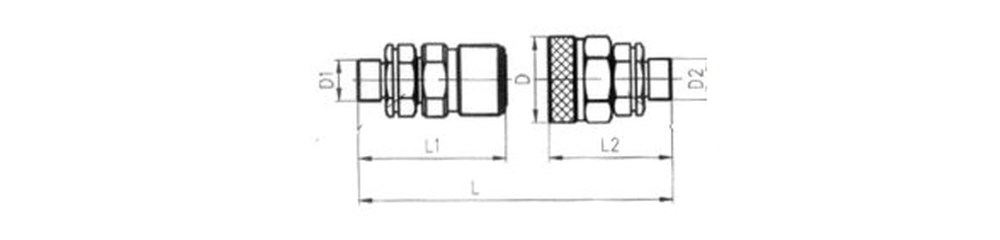

G型 圆柱管外螺纹连接
英制圆柱管外螺纹连接，螺纹锁紧防震。
| 型号规格 | L | L₁ | L₂ | D | D₁、D₂ | 额定流量 L/min | 工作压力 MPa |
|---|---|---|---|---|---|---|---|
| GJ07-□-6.3-G1/4 | 96 | 66 | 48 | 30.5 | G1/4 | 12 | 30 |
| GJ07-□-10-G3/8 | 96 | 66 | 48 | 35.5 | G3/8 | 30 | 30 |
| GJ07-□-12.5-G1/2 | 97 | 65 | 58.5 | 40 | G1/2 | 50 | 24 |
| GJ07-□-20-G3/4 | 143 | 88.5 | 88.5 | 54 | G3/4 | 110 | 23 |
| GJ07-□-25-G1 | 152 | 93 | 93 | 54 | G1 | 160 | 23 |
Rp型

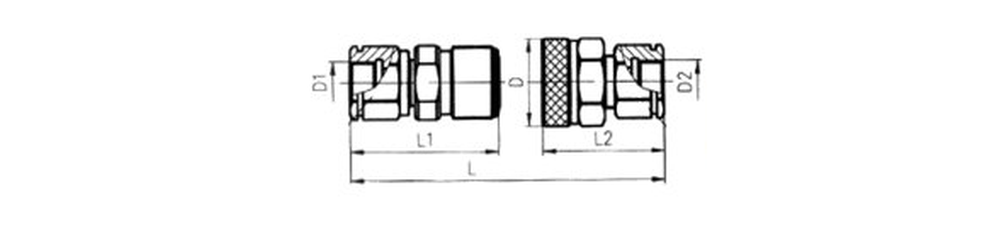

Rp型 圆柱管内螺纹连接
英制圆柱管内螺纹连接，方便外螺纹管件直接旋入。
| 型号规格 | L | L₁ | L₂ | D | D₁、D₂ | 额定流量 L/min | 工作压力 MPa |
|---|---|---|---|---|---|---|---|
| GJ07-□-6.3-Rp1/4 | 96 | 66 | 48 | 30.5 | Rp1/4 | 12 | 30 |
| GJ07-□-10-Rp3/8 | 96 | 66 | 48 | 35.5 | Rp3/8 | 30 | 30 |
| GJ07-□-12.5-Rp1/2 | 103 | 68 | 61.5 | 40 | Rp1/2 | 50 | 24 |
| GJ07-□-20-Rp3/4 | 145 | 89.5 | 89.5 | 54 | Rp3/4 | 110 | 23 |
| GJ07-□-25-Rp1 | 151 | 92.5 | 92.5 | 54 | Rp1 | 160 | 23 |
公制24°锥

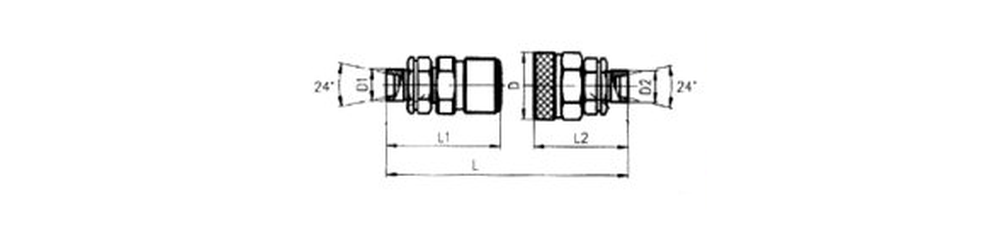

公制外螺纹 24°锥密封连接
公制外螺纹 24° 锥密封面，配合高压卡套或胶管接头使用。
| 型号规格 | L | L₁ | L₂ | D | D₁、D₂ | 额定流量 L/min | 工作压力 MPa |
|---|---|---|---|---|---|---|---|
| GJ07-□-6.3-M16×1.5 | 96 | 66 | 48 | 30.5 | M16×1.5 | 12 | 30 |
| GJ07-□-10-M20×1.5 | 96 | 66 | 48 | 35.5 | M20×1.5 | 30 | 30 |
| GJ07-□-12.5-M24×1.5 | 97 | 65 | 58.5 | 40 | M24×1.5 | 50 | 24 |
| GJ07-□-20-M30×2 | 143 | 88.5 | 88.5 | 54 | M30×2 | 110 | 23 |
| GJ07-□-25-M36×2 | 152 | 93 | 93 | 54 | M36×2 | 160 | 23 |
注：型号中“□”为接头型式代号——00 为总成、01 为阴接头、02 为阳接头；本体材料为碳钢表面镀锌；阴、阳接头采用螺纹锁紧连接，具有优良的防震性能；工作介质：液压油、水-乙二醇。标记示例：公称通径 10、G3/8 圆柱管外螺纹的 GJ07 型快换接头总成：GJ07-00-10-G3/8。
