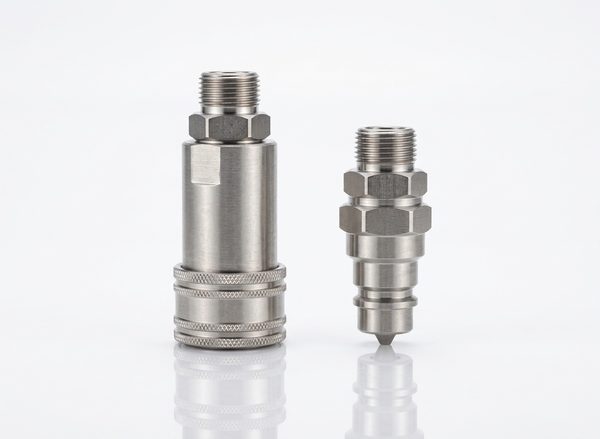

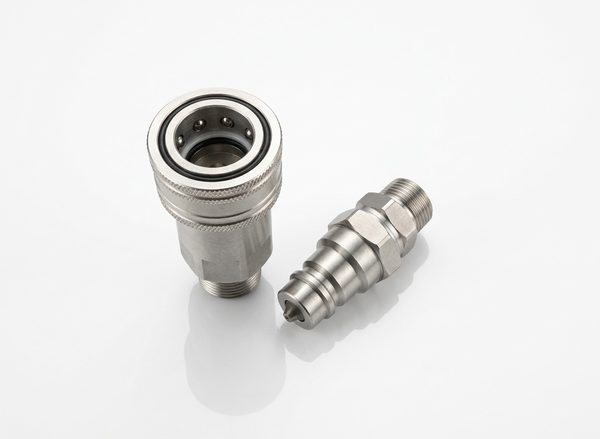

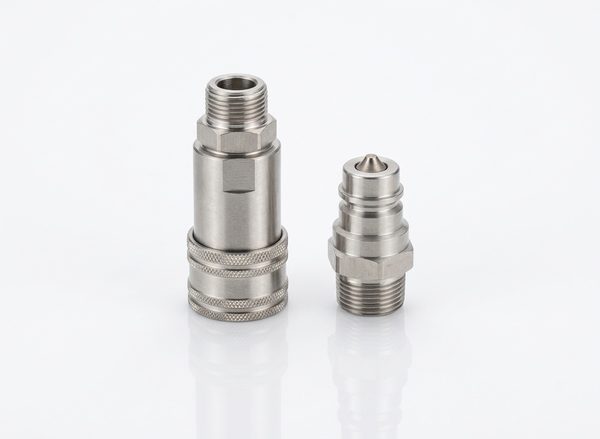

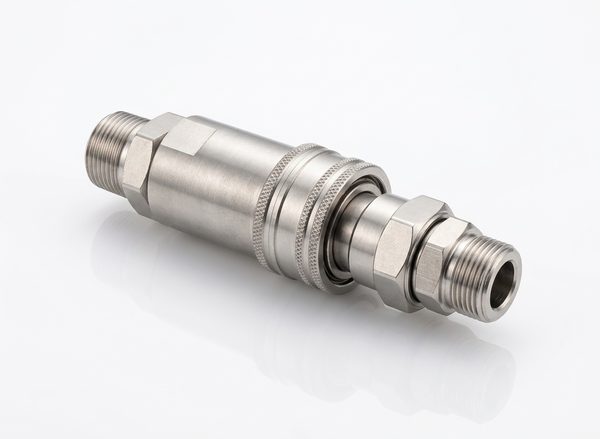

GJ08型 快换接头

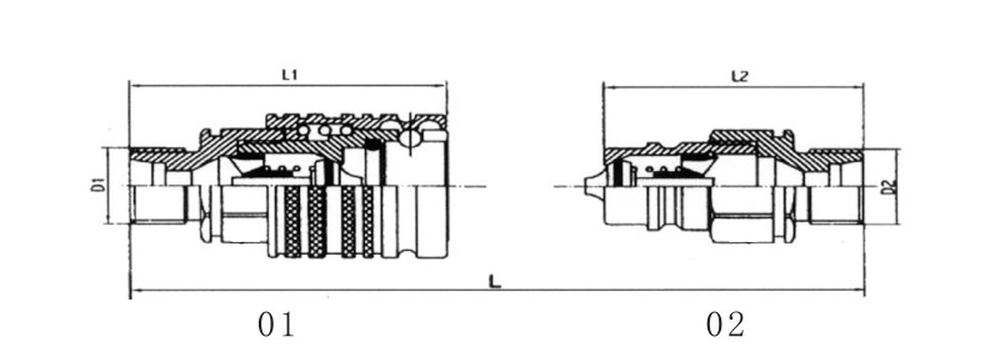

GJ08型 快换接头 - 规格参数表与外形尺寸图纸

BM型

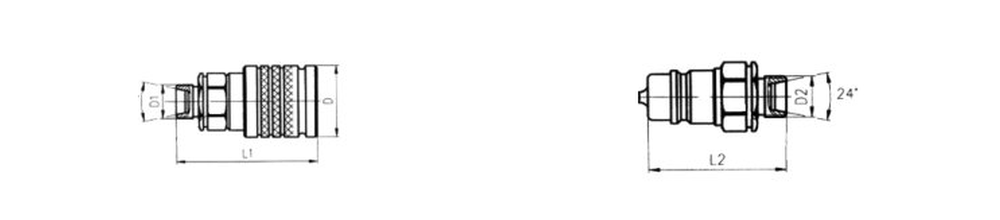

BM型 公制外螺纹 24°锥密封连接

公制外螺纹 24° 锥密封面，连接紧固防震。

型号规格	L	L₁	L₂	D	D₁、D₂	额定流量 L/min	工作压力 MPa
GJ08-□-6.3-BM16×1.5	96	66	47	30.5	M16×1.5	10	40
GJ08-□-8-BM20×1.5	96	68	47	30.5	M20×1.5	20	40
GJ08-□-10-BM24×1.5	102	73	50	38.5	M24×1.5	40	25
GJ08-□-12.5-BM30×2	106	75	52	38.5	M30×2	50	25
GJ08-□-20-BM36×2	143	105	70	54	M36×2	180	25

Rp型

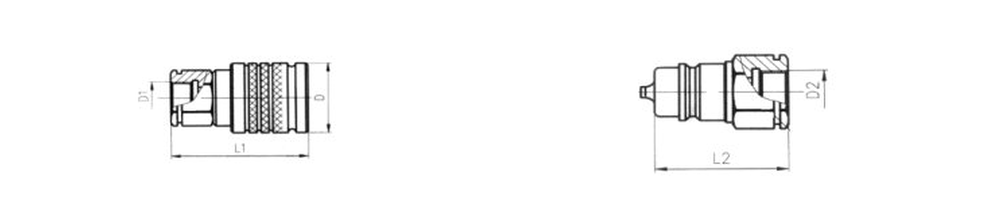

Rp型 圆柱管内螺纹连接

英制圆柱管内螺纹连接，方便外螺纹管件直接旋入。

型号规格	L	L₁	L₂	D	D₁、D₂	额定流量 L/min	工作压力 MPa
GJ08-□-6.3-Rp1/4	95	65	48	30.5	Rp1/4	10	40
GJ08-□-8-Rp3/8	96	68	48	30.5	Rp3/8	20	40
GJ08-□-10-Rp1/2	106	75	51	38.5	Rp1/2	40	25
GJ08-□-12.5-Rp3/4	110	77	53	38.5	Rp3/4	50	25
GJ08-□-20-Rp1	137	102	71	54	Rp1	180	25

G型

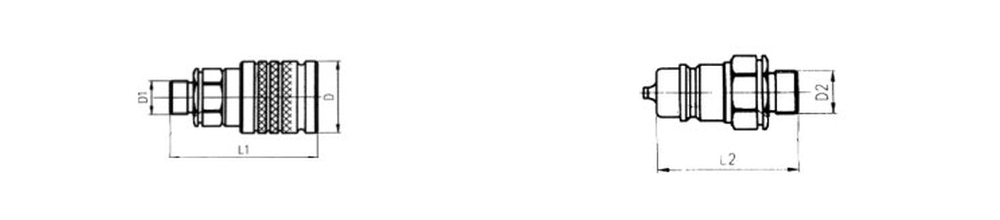

G型 圆柱管外螺纹连接

英制圆柱管外螺纹连接，推拉锁紧连接可靠。

型号规格	L	L₁	L₂	D	D₁、D₂	额定流量 L/min	工作压力 MPa
GJ08-□-6.3-G1/4	95	65	47	30.5	G1/4	10	40
GJ08-□-8-G3/8	95	65	48	30.5	G3/8	20	40
GJ08-□-10-G1/2	101	73	53	38.5	G1/2	40	25
GJ08-□-12.5-G3/4	104	75	55	38.5	G3/4	50	25
GJ08-□-20-G1	141	105	68	54	G1	180	25

注：型号中“□”为接头型式代号——00 为总成、01 为阴接头、02 为阳接头；本体材料为碳钢表面镀锌；符合 ISO 7241-1“A”标准；推拉式外套自锁结构，支持推拉快速连接与脱开；工作介质：液压油、水-乙二醇。标记示例：公称通径 10、G1/2 圆柱管外螺纹的 GJ08 型快换接头总成：GJ08-00-10-G1/2。
