型号规格：GJ09

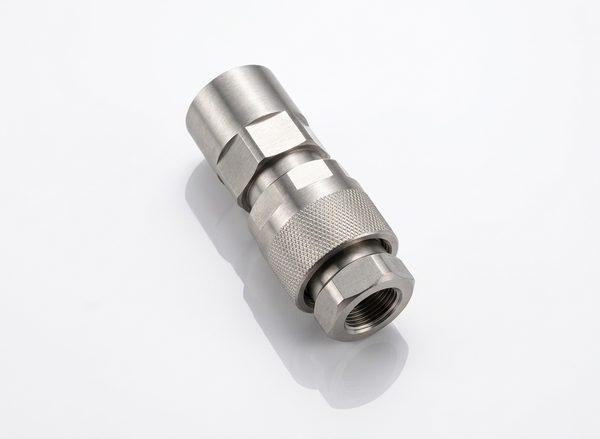

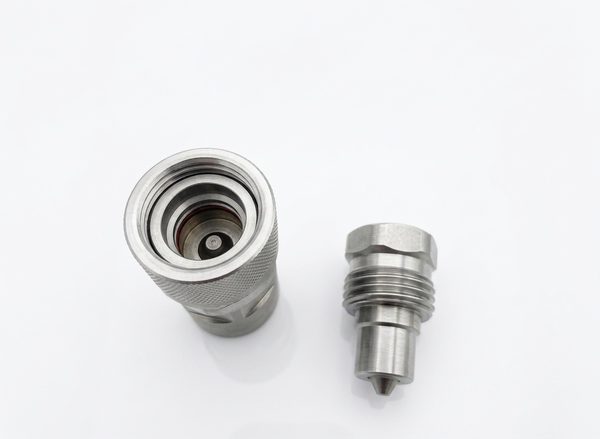

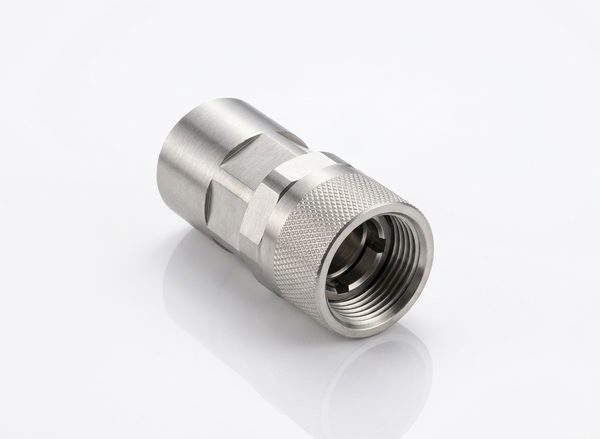

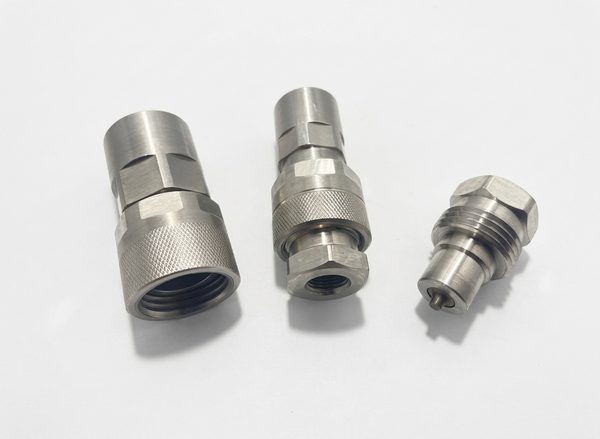

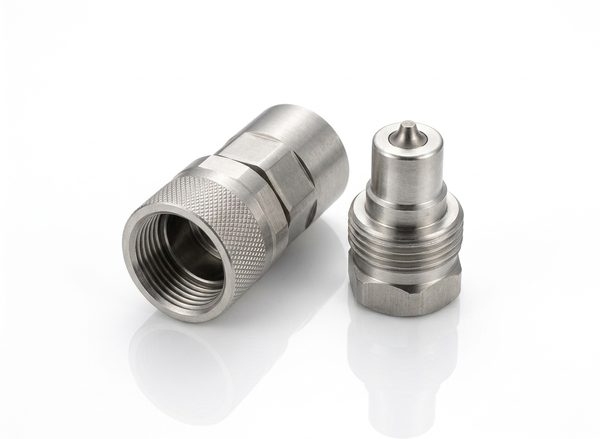

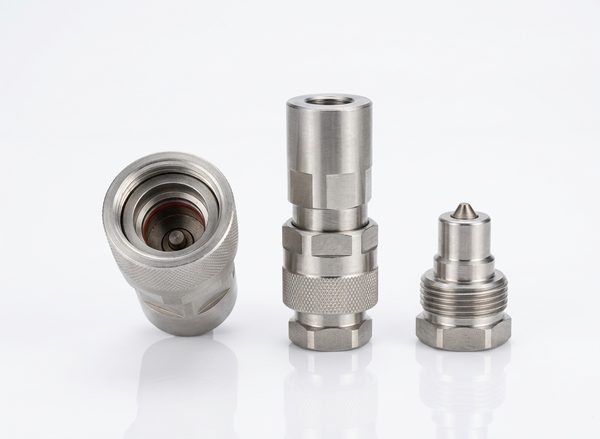

GJ09型 快换接头
互换兼容：与 FASTER “VVSinox” 通用
高压螺纹锁紧快换接头，本体材料为不锈钢、碳钢；工作介质：液压油、水-乙二醇、干油。
产品核心特点与性能优势
- 独特的阀设计，能保证较大流速时阀密封不被冲走
- 螺纹连接阴、阳接头，能避免在振动场合阴、阳接头意外脱开
- 高承压能力，最高工作压力可达 75MPa

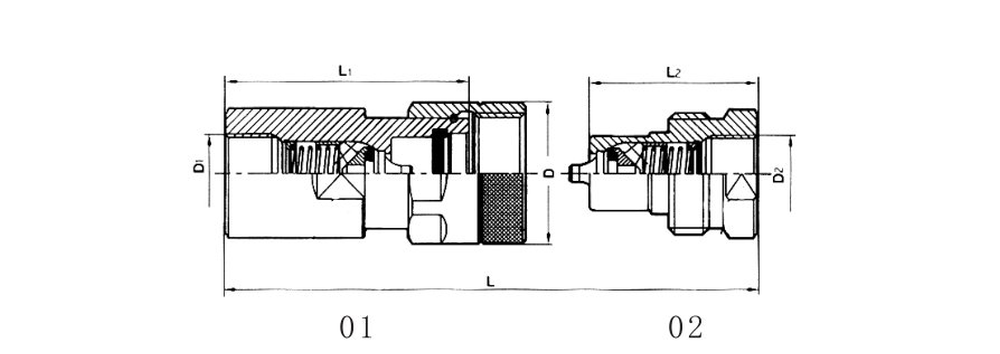

GJ09型 快换接头 - 规格参数表与外形尺寸图纸
| 型号规格 | L | L₁ | L₂ | D | D₁、D₂ | 额定流量 L/min | 工作压力 MPa |
|---|---|---|---|---|---|---|---|
| GJ09-□-6.3-Rp1/4 | 69 | 62 | 35 | 30 | Rp1/4 | 5 | 75 |
| GJ09-□-6.3-NPT1/4 | 69 | 62 | 35 | 30 | NPT1/4 | 5 | 75 |
| GJ09-□-8-Rp3/8 | 78 | 72 | 39 | 38 | Rp3/8 | 9 | 65 |
| GJ09-□-8-NPT3/8 | 78 | 72 | 39 | 38 | NPT3/8 | 9 | 65 |
| GJ09-□-12.5-Rp1/2 | 88 | 80 | 44 | 42 | Rp1/2 | 20 | 60 |
| GJ09-□-12.5-NPT1/2 | 88 | 80 | 44 | 42 | NPT1/2 | 20 | 60 |
| GJ09-□-20-Rp3/4 | 100 | 95 | 50 | 50 | Rp3/4 | 45 | 50 |
| GJ09-□-20-NPT3/4 | 100 | 95 | 50 | 50 | NPT3/4 | 45 | 50 |
| GJ09-□-25-Rp1 | 114 | 105 | 72 | 60 | Rp1 | 90 | 46 |
| GJ09-□-25-NPT1 | 114 | 105 | 72 | 60 | NPT1 | 90 | 46 |
| GJ09-□-32-Rp1 1/4 | 172 | 128 | 86 | 80 | Rp1 1/4 | 230 | 38 |
| GJ09-□-32-NPT1 1/4 | 172 | 128 | 86 | 80 | NPT1 1/4 | 230 | 38 |
| GJ09-□-38-Rp1 1/2 | 187 | 137 | 95 | 98 | Rp1 1/2 | 330 | 36 |
| GJ09-□-38-NPT1 1/2 | 187 | 137 | 95 | 98 | NPT1 1/2 | 330 | 36 |
| GJ09-□-50-Rp2 | 205 | 190 | 110 | 128 | Rp2 | 650 | 21 |
| GJ09-□-50-NPT2 | 205 | 190 | 110 | 128 | NPT2 | 650 | 21 |
注：型号中“□”为接头型式代号——00 为总成、01 为阴接头、02 为阳接头；本体材料为不锈钢、碳钢；高压螺纹锁紧式设计，耐高压（最高工作压力可达 75MPa），防震抗脱开；工作介质：液压油、水-乙二醇、干油。标记示例：公称通径 12.5、Rp1/2 圆柱管内螺纹的 GJ09 型快换接头总成：GJ09-00-12.5-Rp1/2。
