型号规格：GJ10

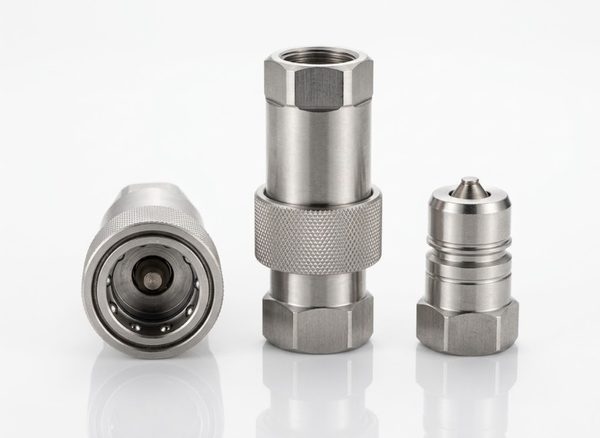

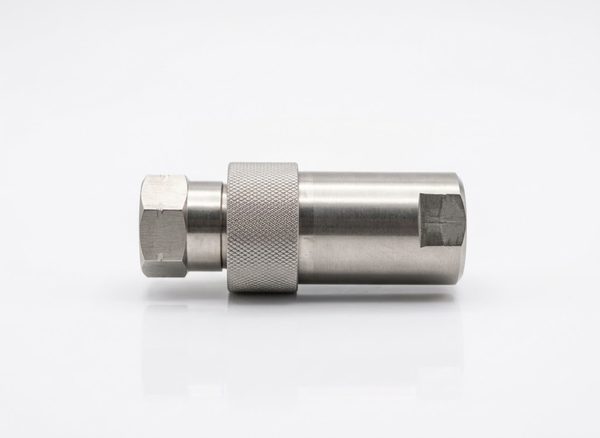

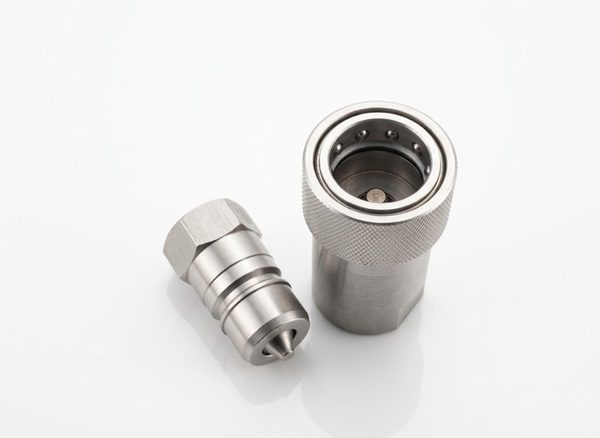

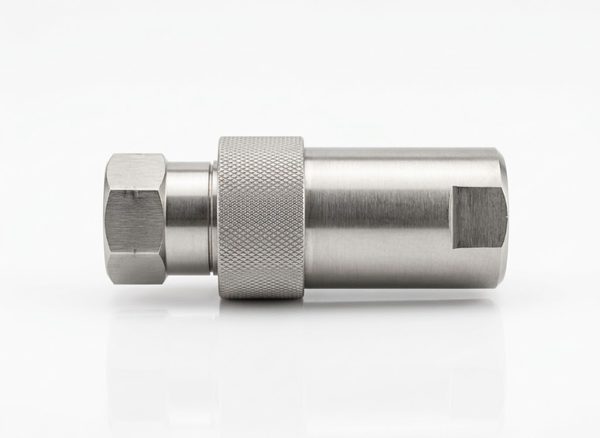

GJ10型 快换接头
互换兼容：符合 ISO7241-1“A”与 GB/T5860-2003-A · 与 AEROQUIP “Y5600” 通用
DN6.3～50 系列快换接头，本体材料为碳钢表面镀锌，不锈钢工作压力是碳钢的 0.6 倍；工作介质：液压油、水-乙二醇。
产品核心特点与性能优势
- 国标 A 系列，与国际主流产品互换通用
- 规格覆盖 DN6.3～DN50，配有锁紧机构可选
- 推拉式快速连接，断开时双向密封

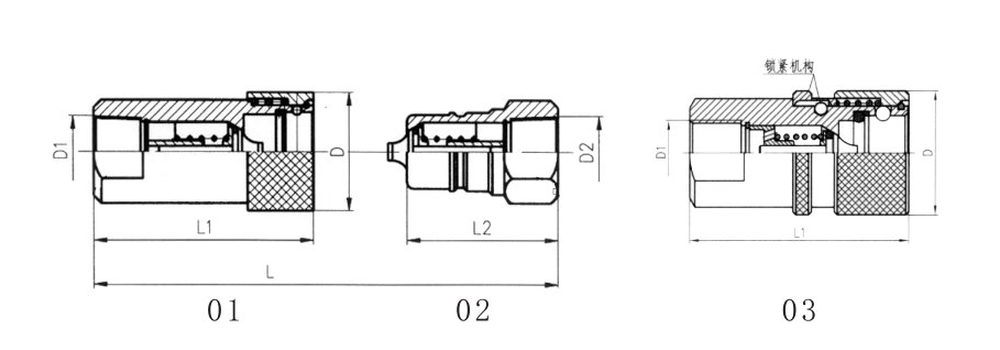

GJ10型 快换接头 - 规格参数表与外形尺寸图纸
| 型号规格 | L | L₁ | L₂ | D | D₁、D₂ | 额定流量 L/min | 工作压力 MPa |
|---|---|---|---|---|---|---|---|
| GJ10-□-6.3-Rc1/4 | 72 | 53 | 36 | 30 | Rc1/4 | 8 | 21 |
| GJ10-□-6.3-Rp1/4 | 72 | 53 | 36 | 30 | Rp1/4 | 8 | 21 |
| GJ10-□-8-Rc3/8 | 83 | 59 | 41 | 35 | Rc3/8 | 15 | 21 |
| GJ10-□-8-Rp3/8 | 83 | 59 | 41 | 35 | Rp3/8 | 15 | 21 |
| GJ10-□-12.5-Rc1/2 | 96 | 70 | 48 | 40 | Rc1/2 | 30 | 21 |
| GJ10-□-12.5-Rp1/2 | 96 | 70 | 48 | 40 | Rp1/2 | 30 | 21 |
| GJ10-□-20-Rc3/4 | 115 | 85 | 57 | 48 | Rc3/4 | 63 | 21 |
| GJ10-□-20-Rp3/4 | 115 | 85 | 57 | 48 | Rp3/4 | 63 | 21 |
| GJ10-□-25-Rc1 | 140 | 103 | 70 | 54 | Rc1 | 125 | 21 |
| GJ10-□-25-Rp1 | 140 | 103 | 70 | 54 | Rp1 | 125 | 21 |
| GJ10-□-32-Rc1 1/4 | 156 | 121 | 78 | 68 | Rc1 1/4 | 160 | 18 |
| GJ10-□-32-Rp1 1/4 | 156 | 121 | 78 | 68 | Rp1 1/4 | 160 | 18 |
| GJ10-□-38-Rc1 1/2 | 156 | 125 | 78 | 79 | Rc1 1/2 | 200 | 16 |
| GJ10-□-38-Rp1 1/2 | 156 | 125 | 78 | 79 | Rp1 1/2 | 200 | 16 |
| GJ10-□-50-Rc2 | 203 | 166 | 101 | 120 | Rc2 | 500 | 12 |
| GJ10-□-50-Rp2 | 203 | 166 | 101 | 120 | Rp2 | 500 | 12 |

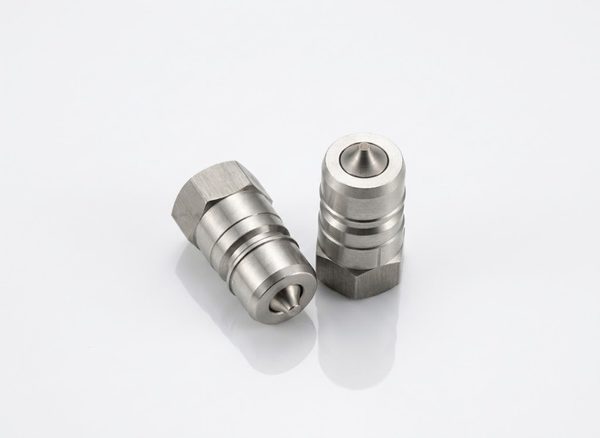

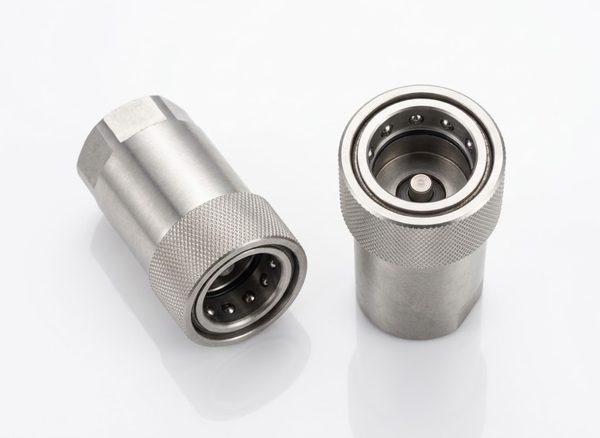

注：型号中“□”为接头型式代号——00 为总成、01 为标准阴接头、02 为阳接头、03 为带锁紧机构阴接头；本体材料为碳钢表面镀锌、不锈钢（不锈钢工作压力为碳钢的 0.6 倍）；符合 ISO 7241-1“A”及 GB/T 5860-2003-A 标准；工作介质：液压油、水-乙二醇。标记示例：公称通径 12.5、Rc1/2 锥管内螺纹的 GJ10 型快换接头总成：GJ10-00-12.5-Rc1/2。
