型号规格：GJ11

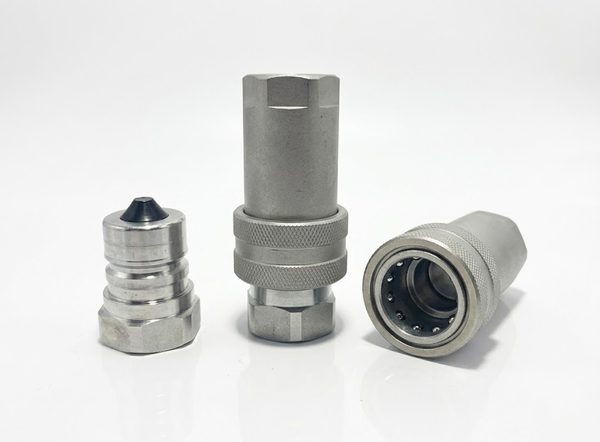

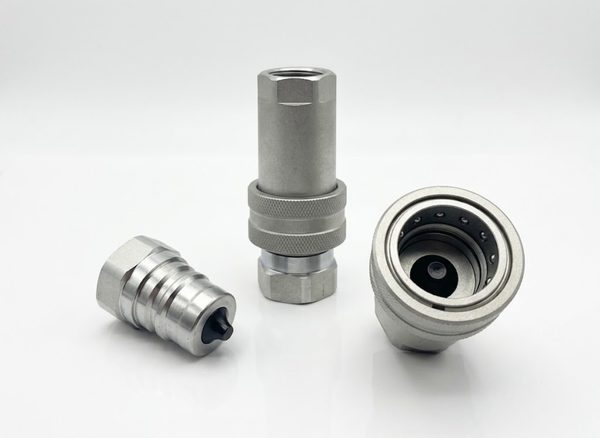

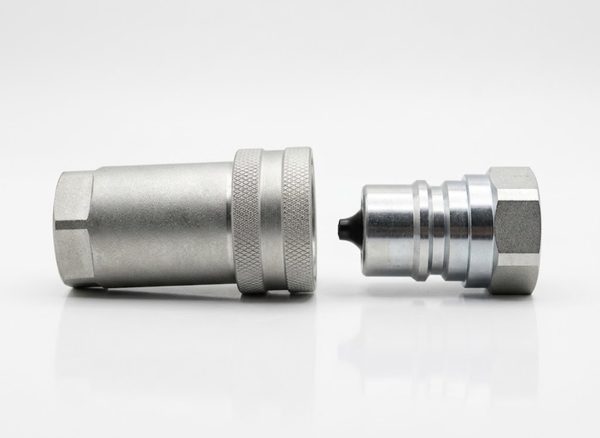

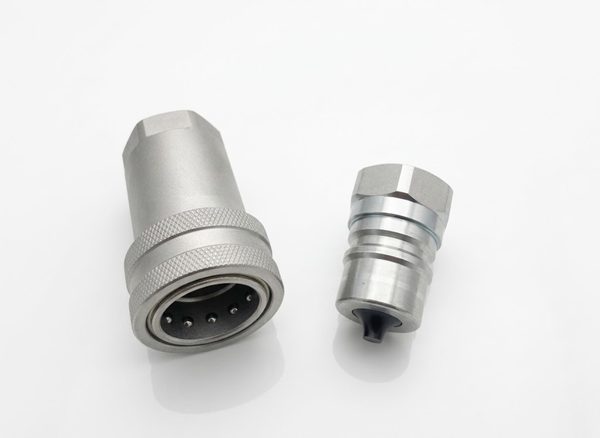

GJ11型 快换接头
互换兼容：符合 ISO7241-1“A” · 与 PARKER “6600”、AEROQUIP “FD56(5600)”、FASTER “ANV/NV” 通用
本体材料为碳钢表面镀锌，多标准通用型快换接头。
产品核心特点与性能优势
- 符合 ISO7241-1“A”系列互换标准，可与国际主流品牌产品互换
- 结构紧凑，推拉连接快速方便
- 工作介质：液压油、水-乙二醇

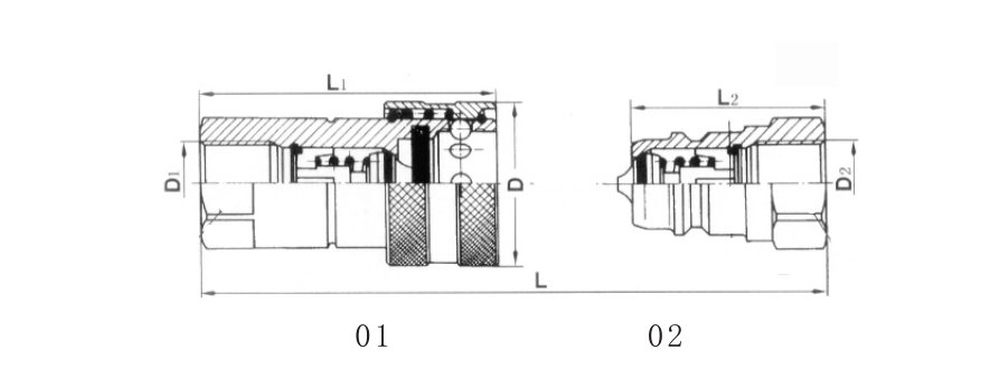

GJ11型 快换接头 - 规格参数表与外形尺寸图纸
| 型号规格 | L | L₁ | L₂ | D | D₁、D₂ | 额定流量 L/min | 工作压力 MPa |
|---|---|---|---|---|---|---|---|
| GJ11-□-6.3-Rp1/4 | 66 | 50 | 33 | 27 | Rp1/4 | 12 | 35 |
| GJ11-□-6.3-NPT1/4 | 66 | 50 | 33 | 27 | NPT1/4 | 12 | 35 |
| GJ11-□-6.3-M14×1.5 | 66 | 50 | 33 | 27 | M14×1.5 | 12 | 35 |
| GJ11-□-10-Rp3/8 | 78 | 59.5 | 39 | 33 | Rp3/8 | 30 | 30 |
| GJ11-□-10-NPT3/8 | 78 | 59.5 | 39 | 33 | NPT3/8 | 30 | 30 |
| GJ11-□-10-M18×1.5 | 78 | 59.5 | 39 | 33 | M18×1.5 | 30 | 30 |
| GJ11-□-12.5-Rp1/2 | 88 | 66 | 44 | 35 | Rp1/2 | 50 | 30 |
| GJ11-□-12.5-NPT1/2 | 88 | 66 | 44 | 35 | NPT1/2 | 50 | 30 |
| GJ11-□-12.5-M22×1.5 | 88 | 66 | 44 | 35 | M22×1.5 | 50 | 30 |
| GJ11-□-20-Rp3/4 | 107 | 82.5 | 53.5 | 48 | Rp3/4 | 110 | 25 |
| GJ11-□-20-NPT3/4 | 107 | 82.5 | 53.5 | 48 | NPT3/4 | 110 | 25 |
| GJ11-□-25-Rp1 | 132 | 100 | 66 | 56 | Rp1 | 160 | 23 |
| GJ11-□-25-NPT1 | 132 | 100 | 66 | 56 | NPT1 | 160 | 23 |
| GJ11-□-31.5-Rp1 1/4 | 146 | 115 | 73 | 70 | Rp1 1/4 | 230 | 22 |
| GJ11-□-31.5-NPT1 1/4 | 146 | 115 | 73 | 70 | NPT1 1/4 | 230 | 22 |
| GJ11-□-40-Rp1 1/2 | 166 | 127.5 | 83.5 | 84 | Rp1 1/2 | 330 | 18 |
| GJ11-□-40-NPT1 1/2 | 166 | 127.5 | 83.5 | 84 | NPT1 1/2 | 330 | 18 |
| GJ11-□-50-Rp2 | 200 | 151 | 100 | 119 | Rp2 | 650 | 13 |
| GJ11-□-50-NPT2 | 200 | 151 | 100 | 119 | NPT2 | 650 | 13 |
注：型号中“□”为接头型式代号——00 为总成、01 为阴接头、02 为阳接头；本体材料为碳钢表面镀锌；符合 ISO 7241-1“A”标准，可与派克 PARKER 6600、爱罗快普 AEROQUIP FD56(5600)、法斯特 FASTER ANV/NV 等国际主流品牌产品互换通用；工作介质：液压油、水-乙二醇。标记示例：公称通径 12.5、Rp1/2 圆柱管内螺纹的 GJ11 型快换接头总成：GJ11-00-12.5-Rp1/2。
