型号规格：GJ12
GJ12型 快换接头
互换兼容：符合 ISO7241-1“A”系列
公制螺纹连接快换接头，本体材料为碳钢表面镀锌。
产品核心特点与性能优势
- 符合 ISO7241-1“A”系列互换标准
- 采用公制细牙螺纹连接，配合密封圈可靠密封
- 工作介质：液压油、水-乙二醇

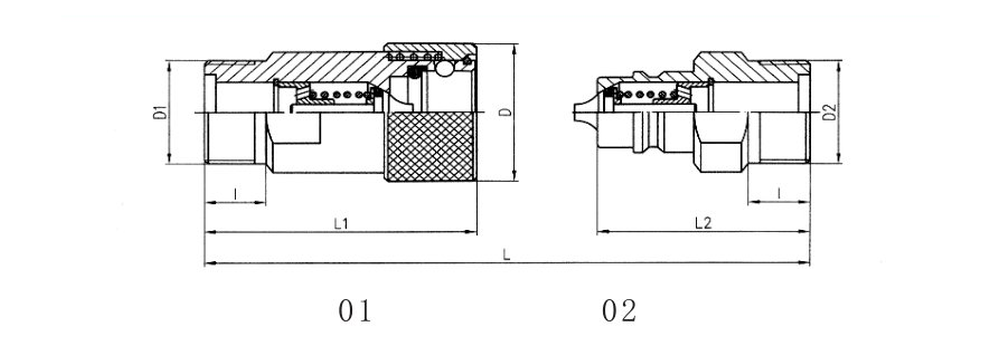

GJ12型 快换接头 - 规格参数表与外形尺寸图纸
| 型号规格 | D | L | L₁ | L₂ | D₁、D₂ | 额定流量 L/min | 工作压力(碳钢) MPa |
|---|---|---|---|---|---|---|---|
| GJ12-□-6.3-□ | 30 | 73 | 50 | 40 | M16×1.5×13 | 8 | 21 |
| GJ12-□-10-□ | 35 | 81 | 56 | 42 | M22×1.5×13 | 15 | 21 |
| GJ12-□-12.5-□ | 40 | 103 | 70 | 55 | M27×1.5×13 | 30 | 21 |
| GJ12-□-20-□ | 48 | 110 | 70 | 68 | M36×2×18 | 63 | 21 |
| GJ12-□-25-□ | 54 | 123 | 90 | 67 | M42×2×20 | 125 | 21 |
| GJ12-□-31.5-□ | 68 | 150 | 100 | 84 | M52×2×25 | 160 | 18 |
| GJ12-□-40-□ | 79 | 152 | 102 | 90 | M60×2×30 | 200 | 16 |
| GJ12-□-50-□ | 85 | 179 | 130 | 110 | M68×2×30 | 500 | 12 |
注：型号中前一个“□”为接头型式代号——00 为总成、01 为阴接头、02 为阳接头；后一个“□”为公制内螺纹规格代号（如 M16×1.5）；本体材料为碳钢表面镀锌；符合 ISO 7241-1“A”标准；工作介质：液压油、水-乙二醇。标记示例：公称通径 12.5、M27×1.5 公制内螺纹的 GJ12 型快换接头总成：GJ12-00-12.5-M27×1.5。
