型号规格：GJ14

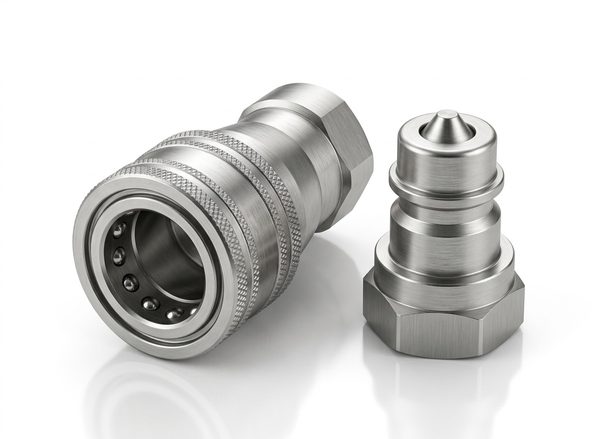

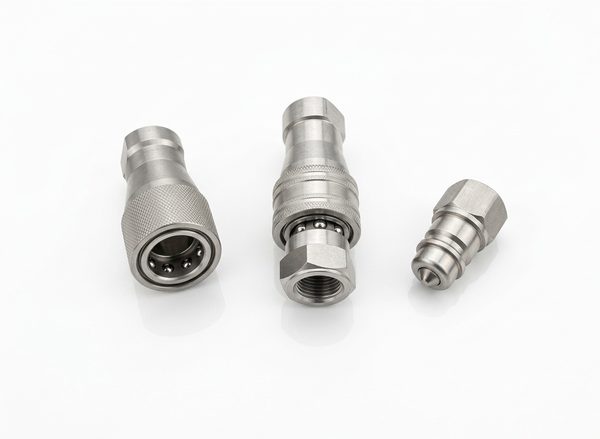

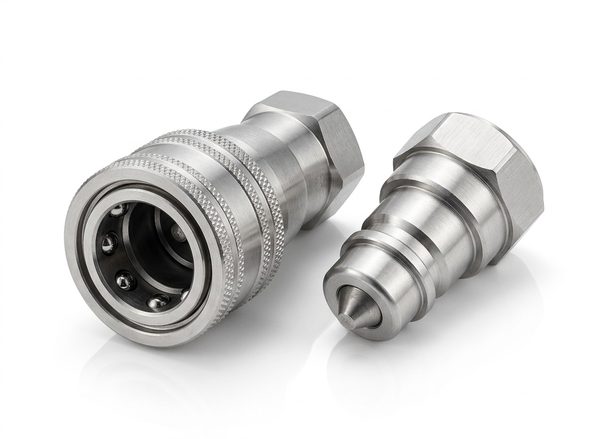

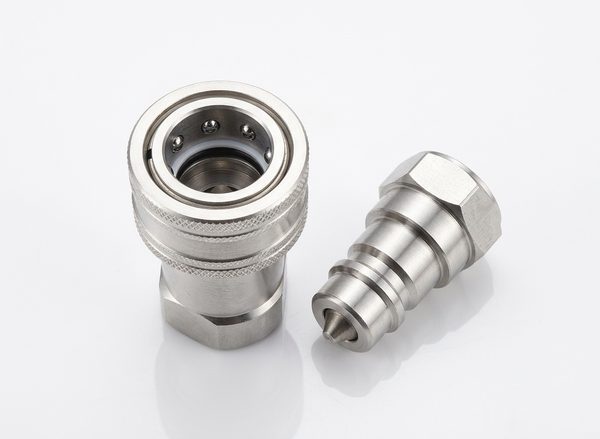

GJ14型 快换接头
互换兼容：与 GROMELLE 1/4″～3″ 通用
本体材料为碳钢表面镀锌；独特的阀设计，能保证较大流速时阀密封不被冲走。
产品核心特点与性能优势
- 与 GROMELLE 1/4″～3″ 系列互换通用
- 独特的阀设计，能保证较大流速时阀密封不被冲走
- 工作介质：液压油、水-乙二醇、干油
- 公称通径规格覆盖 6.3mm 至 75mm (1/4″～3″)

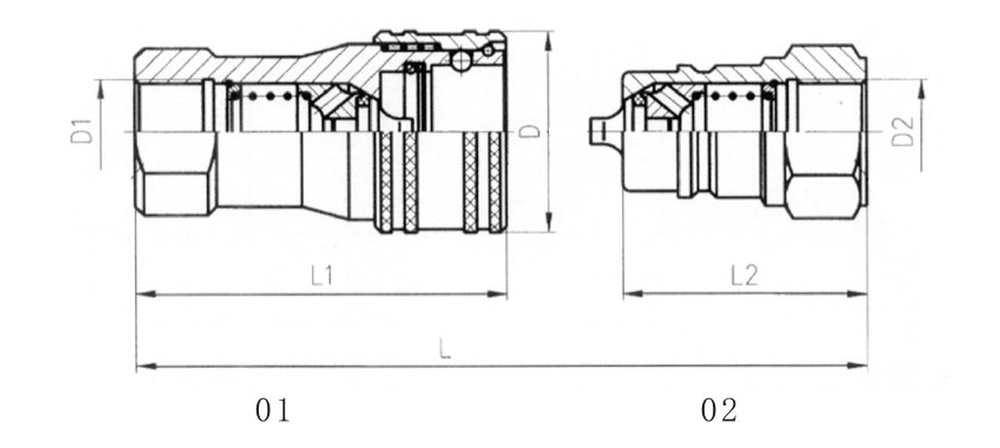

GJ14型 快换接头 - 规格参数表与外形尺寸图纸
| 型号规格 | 国外型号 | L | L₁ | L₂ | D | D₁、D₂ | 额定流量 L/min | 工作压力 MPa |
|---|---|---|---|---|---|---|---|---|
| GJ14-□-6.3-Rp1/4 | GROMELLE 1/4″ | 68 | 51 | 34 | 29 | Rp1/4 | 15 | 40 |
| GJ14-□-8-Rp3/8 | GROMELLE 3/8″ | 81.5 | 60 | 42.5 | 36 | Rp3/8 | 25 | 40 |
| GJ14-□-11.5-Rp1/2 | GROMELLE 1/2″ | 97 | 70.2 | 49 | 40.5 | Rp1/2 | 40 | 25 |
| GJ14-□-14.5-Rp3/4 | GROMELLE 3/4″ | 114.5 | 86.5 | 57 | 47 | Rp3/4 | 63 | 20 |
| GJ14-□-20-Rp1 | GROMELLE 1″ | 134 | 99 | 68 | 53 | Rp1 | 85 | 20 |
| GJ14-□-24-Rc1 1/4″ | GROMELLE 1 1/4″ | 156 | 121 | 78 | 68 | Rc1 1/4″ | 125 | 21 |
| GJ14-□-32-Rc1 1/2″ | GROMELLE 1 1/2″ | 156 | 124.5 | 78 | 79 | Rc1 1/2″ | 160 | 21 |
| GJ14-□-40-Rc2″ | GROMELLE 2″ | 202 | 156 | 101 | 92 | Rc2″ | 220 | 21 |
| GJ14-□-45-Rc2 1/2″ | GROMELLE 2 1/2″ | 242 | 198 | 121 | 120 | Rc2 1/2″ | 600 | 16 |
| GJ14-□-75-Rc3″ | GROMELLE 3″ | 208 | 176 | 104 | 136 | Rc3″ | 780 | 16 |
注：型号中“□”为接头型式代号——00 为总成、01 为阴接头、02 为阳接头；本体材料为碳钢表面镀锌；与 GROMELLE 1/4″～3″ 通用；工作介质：液压油、水-乙二醇、干油；结构特点：独特的阀设计，能保证较大流速时阀密封不被冲走。标记示例：公称通径 11.5、Rp1/2 圆柱管内螺纹的 GJ14 型快换接头总成：GJ14-00-11.5-Rp1/2。
