型号规格：GJ15
GJ15型 快换接头
互换兼容：与国内冶金重机行业标准 Q/ZB275-77、JB/ZQ4434-86、JB/ZQ4078-96 通用互换
A 型（内螺纹）/ B 型（外螺纹）快换接头，本体材料为优质碳钢表面发蓝。
产品核心特点与性能优势
- 符合国内冶金重机行业 Q/ZB275-77、JB/ZQ4434-86、JB/ZQ4078-96 标准通用产品
- 提供 A 型（内螺纹连接）与 B 型（外螺纹连接）两种结构形式
- 公称通径规格齐全，覆盖 6mm 至 50mm
- 工作介质：液压油、水-乙二醇

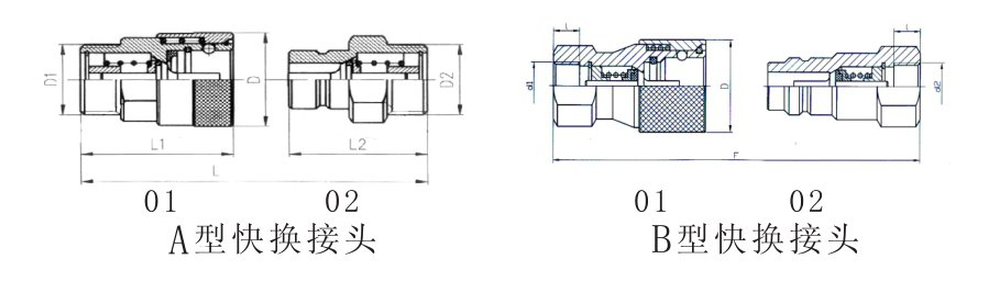

GJ15型 快换接头 - 规格参数表与外形尺寸图纸
| 型号规格 | D | D₁、D₂(A型) | L(A型) | F(B型) | d₁、d₂(B型) | l(B型) | 额定流量 L/min | 工作压力 MPa |
|---|---|---|---|---|---|---|---|---|
| GJ15-□-6-□ | 28 | M16×1.5 | 67 | 104 | M16×1.5 | 13 | 6.3 | 30 |
| GJ15-□-8-□ | 31 | M22×1.5 | 70 | 105 | M20×1.5 | 13 | 25 | 28 |
| GJ15-□-10-□ | 36 | M27×1.5 | 76 | 108 | M24×1.5 | 13 | 40 | 25 |
| GJ15-□-15-□ | 40 | M30×1.5 | 87 | 123 | M27×2 | 16 | 63 | 25 |
| GJ15-□-20-□ | 48 | M36×2 | 97 | 138 | M36×2 | 16 | 100 | 20 |
| GJ15-□-25-□ | 59 | M42×2 | 110 | 150 | M39×2 | 20 | 160 | 16 |
| GJ15-□-32-□ | 70 | M52×2 | 129 | 173 | M45×2 | 22 | 250 | 16 |
| GJ15-□-40-□ | 78 | M60×2 | 145 | 199 | M52×2 | 26 | 400 | 10 |
| GJ15-□-50-□ | 90 | M68×2 | 157 | 224 | M64×2 | 30 | 630 | 10 |
注：型号中前一个“□”为接头型式代号——00 为总成、01 为阴接头、02 为阳接头；后一个“□”为结构型式代号及螺纹规格代号——A 为内螺纹（如 AM30×1.5）、B 为外螺纹（如 BM27×2）；本体材料为碳钢表面发蓝；与国内冶金重机行业标准 Q/ZB275-77、JB/ZQ4434-86、JB/ZQ4078-96 通用互换；工作介质：液压油、水-乙二醇。标记示例：1. 公称通径 15 的 A 型内螺纹快换接头总成：GJ15-00-15-AM30×1.5；2. 公称通径 15 的 B 型外螺纹快换接头总成：GJ15-00-15-BM27×2。
