型号规格：GJ16

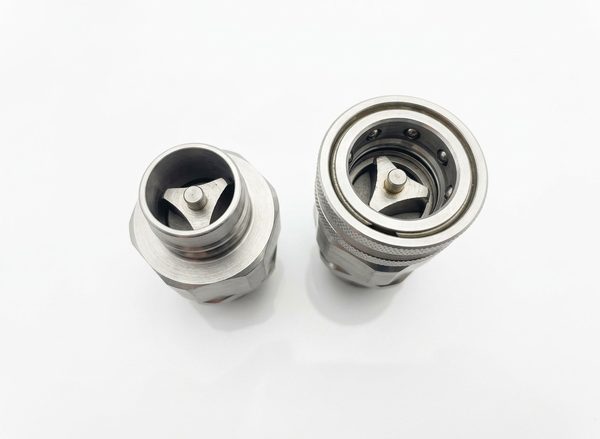

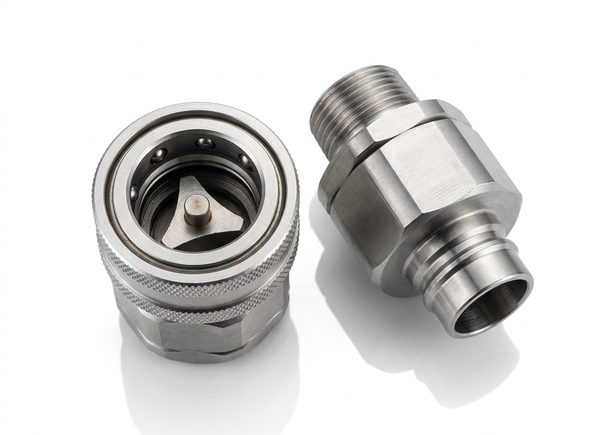

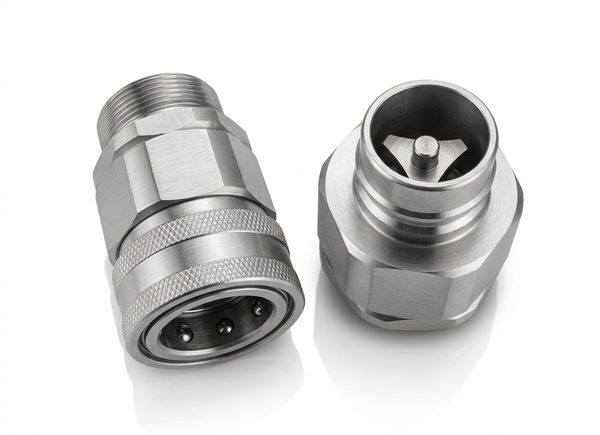

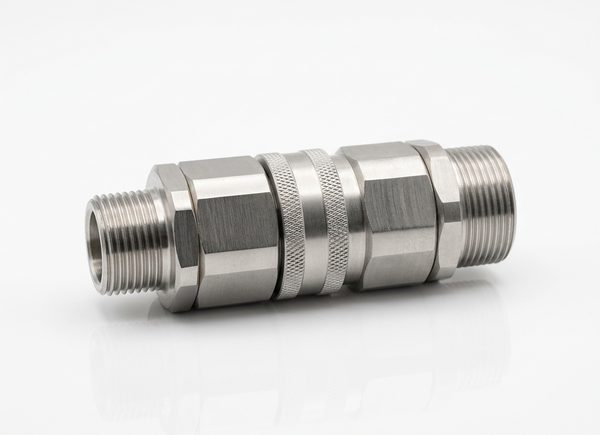

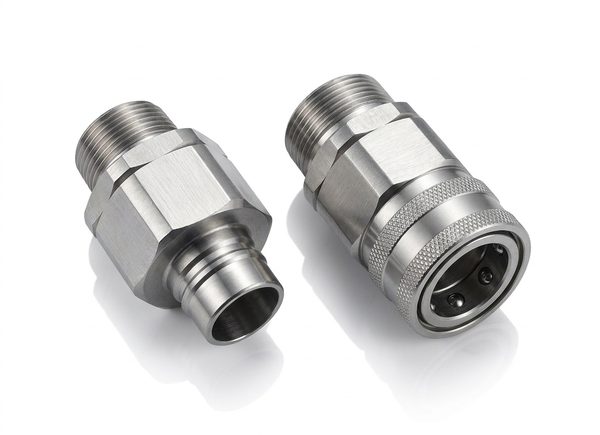

GJ16型 快换接头
互换兼容：与 NITTA “6A VTN”、FASTER “TNV / TNVOTTONE / TNL” 通用互换
不锈钢通用型快换接头，工作介质：油、水、气。
产品核心特点与性能优势
- 结构紧凑，外形美观，独特的阀结构能获得大流量和小压降
- 阀门配置灵活：可阴阳接头均带阀、单侧阴接头带阀或双向均不带阀
- 本体材质精选优质不锈钢，耐腐蚀性优异
- 提供内螺纹（Rc）与外螺纹（R）两种管路连接形式

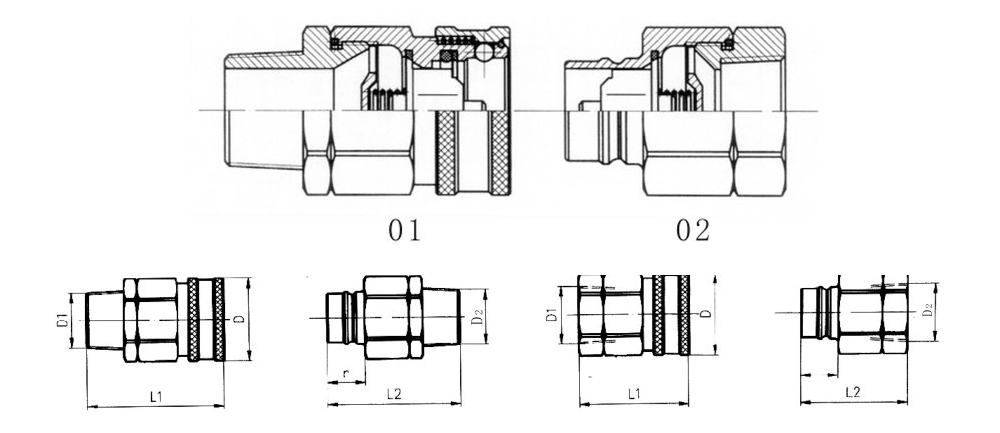

GJ16型 快换接头 - 规格参数表与外形尺寸图纸
| 型号规格 | L₁ | L₂ | D | D₁、D₂ | 额定流量 L/min | 工作压力 MPa |
|---|---|---|---|---|---|---|
| GJ16-□-6.3-Rc1/4 | 43.8 | 43 | 24 | Rc1/4 | 12 | 14 |
| GJ16-□-6.3-R1/4 | 52 | 51 | 24 | R1/4 | 12 | 14 |
| GJ16-□-10-Rc3/8 | 53 | 53 | 27 | Rc3/8 | 28 | 15 |
| GJ16-□-10-R3/8 | 63 | 63 | 27 | R3/8 | 28 | 15 |
| GJ16-□-12.5-Rc1/2 | 57.8 | 55.8 | 34 | Rc1/2 | 60 | 10 |
| GJ16-□-12.5-R1/2 | 70 | 70 | 34 | R1/2 | 60 | 10 |
| GJ16-□-20-Rc3/4 | 64 | 63.5 | 42 | Rc3/4 | 150 | 9.5 |
| GJ16-□-20-R3/4 | 78 | 77.5 | 42 | R3/4 | 150 | 9.5 |
| GJ16-□-25-Rc1 | 68 | 65 | 50 | Rc1 | 220 | 7.5 |
| GJ16-□-25-R1 | 84 | 81 | 50 | R1 | 220 | 7.5 |
| GJ16-□-31.5-Rc1 1/4 | 96.3 | 91 | 56 | Rc1 1/4 | 300 | 5 |
| GJ16-□-31.5-R1 1/4 | 112 | 107 | 56 | R1 1/4 | 300 | 5 |
| GJ16-□-40-Rc1 1/2 | 92.5 | 87 | 70 | Rc1 1/2 | 400 | 5.5 |
| GJ16-□-40-R1 1/2 | 109 | 103 | 70 | R1 1/2 | 400 | 5.5 |
| GJ16-□-50-Rc2 | 104 | 100 | 90 | Rc2 | 700 | 5 |
| GJ16-□-50-R2 | 120 | 116 | 90 | R2 | 700 | 5 |
注：型号中“□”为接头型式代号——00 为总成、01 为阴接头、02 为阳接头；本体材料为优质不锈钢；与日东 NITTA “6A VTN”、法斯特 FASTER “TNV/TNVOTTONE/TNL” 通用；独特的阀结构设计，流通阻力小、流量大、压降小；阀门配置灵活（可双向带阀、单向带阀或双向无阀）；工作介质：油、水、气。标记示例：公称通径 12.5、Rc1/2 圆锥内螺纹的不锈钢 GJ16 型快换接头总成：GJ16-00-12.5-Rc1/2。
