型号规格：GJ17
GJ17型 快换接头
互换兼容：与 AEROQUIP “YL5690” 通用互换
无阀直通式大流量快换接头，本体材料为黄铜、碳钢、不锈钢；工作介质：油、水、气。
产品核心特点与性能优势
- 无阀直通式结构，内部无阀门阻流，流通截面大，流量大、压降极小
- 结构简单紧凑，操作快捷，连接牢固可靠
- 公称通径覆盖 8mm 至 105mm，额定流量最大可达 2600 L/min
- 工作介质：油、水、气

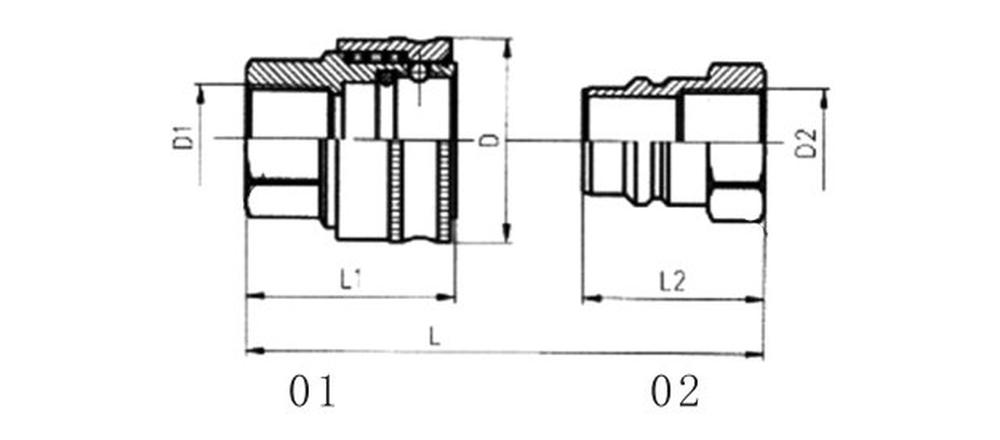

GJ17型 快换接头 - 规格参数表与外形尺寸图纸
| 型号规格 | L | L₁ | L₂ | D | D₁、D₂ | 额定流量 L/min | 工作压力(碳钢) MPa |
|---|---|---|---|---|---|---|---|
| GJ17-□-8-Rc1/4 | 45 | 30 | 29 | 26 | Rc1/4 | 15 | 30 |
| GJ17-□-13-Rc3/8 | 54 | 35 | 36 | 32 | Rc3/8 | 40 | 30 |
| GJ17-□-17-Rc1/2 | 58 | 40 | 42 | 40 | Rc1/2 | 68 | 30 |
| GJ17-□-22-Rc3/4 | 70 | 52 | 45 | 50 | Rc3/4 | 114 | 10 |
| GJ17-□-28-Rc1 | 75 | 57 | 48 | 57 | Rc1 | 185 | 15 |
| GJ17-□-36-Rc1 1/4 | 86 | 63 | 55 | 68 | Rc1 1/4 | 305 | 15 |
| GJ17-□-42-Rc1 1/2 | 92 | 67 | 60 | 75 | Rc1 1/2 | 415 | 15 |
| GJ17-□-53-Rc2 | 103 | 78 | 67 | 92 | Rc2 | 660 | 15 |
| GJ17-□-68-Rc2 1/2 | 117 | 85 | 75 | 109 | Rc2 1/2 | 1000 | 10 |
| GJ17-□-80-Rc3 | 136 | 100 | 87 | 130 | Rc3 | 1500 | 10 |
| GJ17-□-93-Rc3 1/2 | 138 | 102 | 90 | 148 | Rc3 1/2 | 2000 | 10 |
| GJ17-□-105-Rc4 | 148 | 110 | 93 | 160 | Rc4 | 2600 | 10 |
注：型号中“□”为接头型式代号——00 为总成、01 为阴接头、02 为阳接头；本体材料为黄铜、碳钢、不锈钢；与爱罗快普 AEROQUIP “YL5690” 系列通用互换；结构特点：无阀直通式结构，内部无阀门阻流，流通截面积大，压力损失小，结构简单紧凑；工作介质：油、水、气。标记示例：公称通径 17、Rc1/2 圆锥管内螺纹的 GJ17 型快换接头总成：GJ17-00-17-Rc1/2。
