型号规格：GJ18

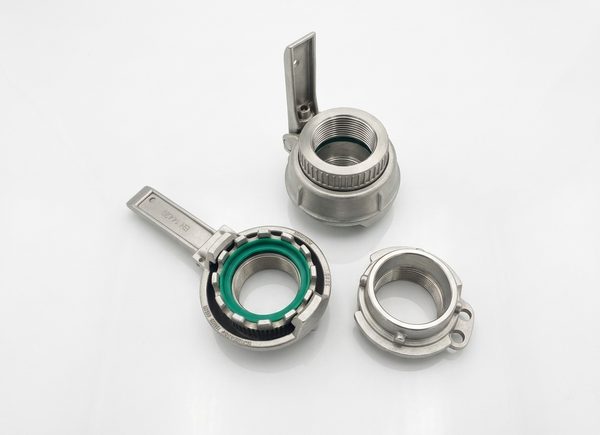

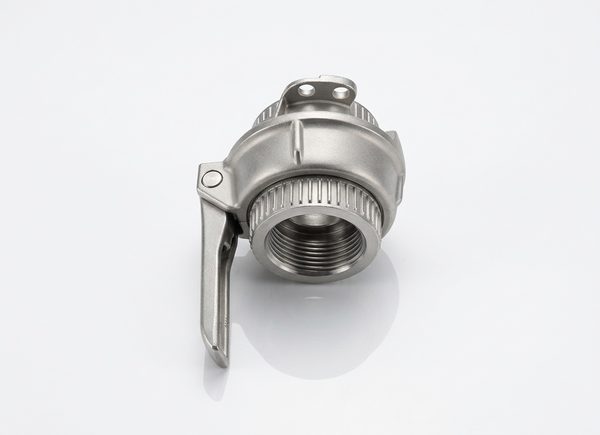

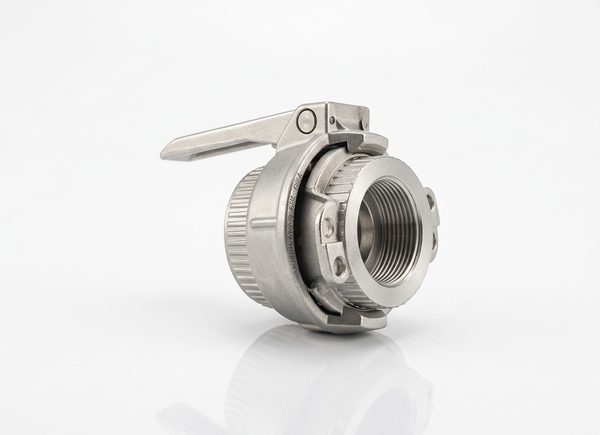

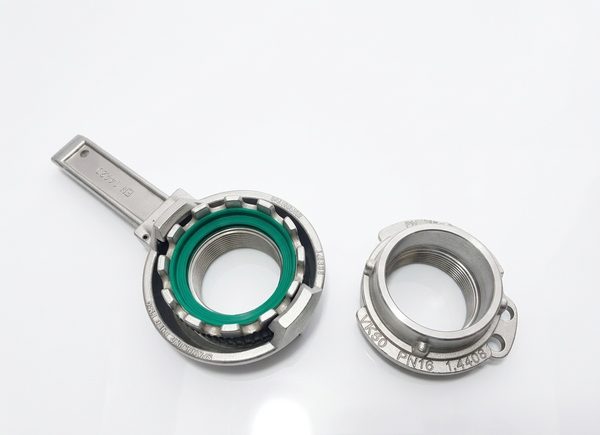

GJ18型 快换接头
互换兼容：符合德国 DIN28450 标准 · 与国际 MK / VK / MB / VB 系列互换通用
欧洲槽罐车/石油化工储运标准快换接头，本体材料为不锈钢、黄铜；工作温度 -30℃～+80℃。
产品核心特点与性能优势
- 符合德国 DIN28450 槽罐车罐车连接标准，与国际同类接头完全互换
- 旋转外套设计，轴向压缩密封圈，具有磨损自动补偿功能
- 扳把自锁齿合，防旋转脱开，连接与锁紧极为安全可靠
- 流通截面大，阻力小，特别适用于大流量介质装卸传输
- 工作压力：不锈钢≤8MPa，黄铜≤4MPa；标配工作温度 -30℃～+80℃（选配耐高温密封件最高可达 +200℃）

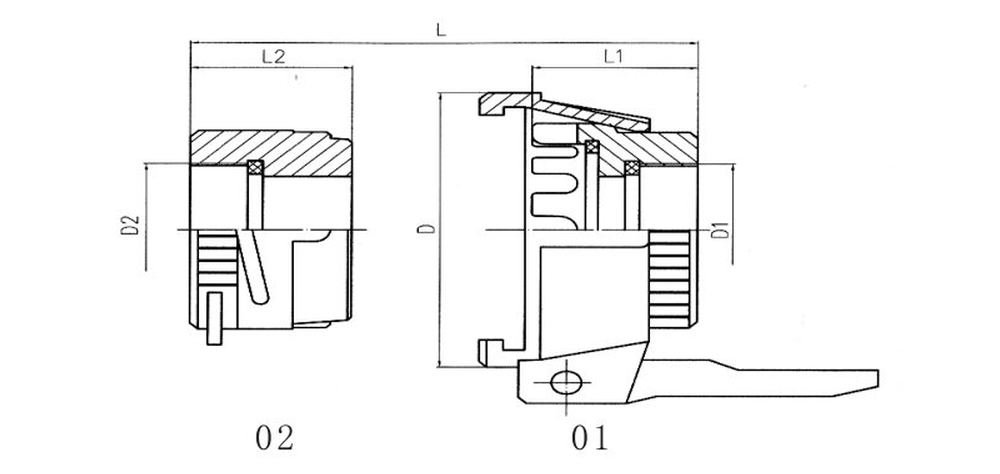

GJ18型 快换接头 - 规格参数表与外形尺寸图纸
| 类型 | 型号规格 | 国外型号 | D | L | L₁ | L₂ | 连接螺纹 D₁、D₂ |
|---|---|---|---|---|---|---|---|
| 阴接头 (MK) | GJ18-01-50-□-□ | MK50-G2 (TW1502-5) | 90 | 70 | 40 | — | Rp2, Rp1 1/2, Rp1 1/4 |
| 阴接头 (MK) | GJ18-01-80-□-□ | MK80-G3 (TW502-5) | 125 | 85 | 50 | — | Rp3, Rp2 1/2 |
| 阴接头 (MK) | GJ18-01-100-□-□ | MK100-G4 | 165 | 85 | 50 | — | Rp4 |
| 阳接头 (VK) | GJ18-02-50-□-□ | VK50-G2 (TW1501) | — | 70 | — | 40 | Rp2, Rp1 1/2, Rp1 1/4 |
| 阳接头 (VK) | GJ18-02-80-□-□ | VK80-G3 (TW501) | — | 85 | — | 50 | Rp3, Rp2 1/2 |
| 阳接头 (VK) | GJ18-02-100-□-□ | VK100-G4 | — | 85 | — | 50 | Rp4 |
| 阳接头防尘盖 (MB) | GJ18-MB-50-□-□ | MB50 (TW1506) | — | — | — | — | 适配 50 (2″) 阳接头 |
| 阳接头防尘盖 (MB) | GJ18-MB-80-□-□ | MB80 (TW506) | — | — | — | — | 适配 80 (3″) 阳接头 |
| 阳接头防尘盖 (MB) | GJ18-MB-100-□-□ | MB100 | — | — | — | — | 适配 100 (4″) 阳接头 |
| 阴接头防尘塞 (VB) | GJ18-VB-50-□-□ | VB50 (TW1507) | — | — | — | — | 适配 50 (2″) 阴接头 |
| 阴接头防尘塞 (VB) | GJ18-VB-80-□-□ | VB80 (TW507) | — | — | — | — | 适配 80 (3″) 阴接头 |
| 阴接头防尘塞 (VB) | GJ18-VB-100-□-□ | VB100 | — | — | — | — | 适配 100 (4″) 阴接头 |
注：型号中前一个“□”为本体材料代号——SS 为不锈钢、BR 为黄铜；后一个“□”为螺纹规格代号（如 Rp2、Rp3、Rp4，也可按需定制圆锥内螺纹）；符合德国 DIN 28450 标准（欧洲槽罐车装卸通用标准），与国际 MK / VK / MB / VB 系列完全互换；工作压力：不锈钢≤8MPa，黄铜≤4MPa；工作温度：-30℃～+80℃（选配耐高温密封件最高工作温度可达 +200℃，订货时请注明“耐高温”）。结构特点：1. 旋转外套可轴向压缩密封圈起磨损自动补偿作用；2. 扳把自锁齿合，防震防旋转脱开，使用安全可靠；3. 流通截面大，阻力小。
