型号规格：GJ19

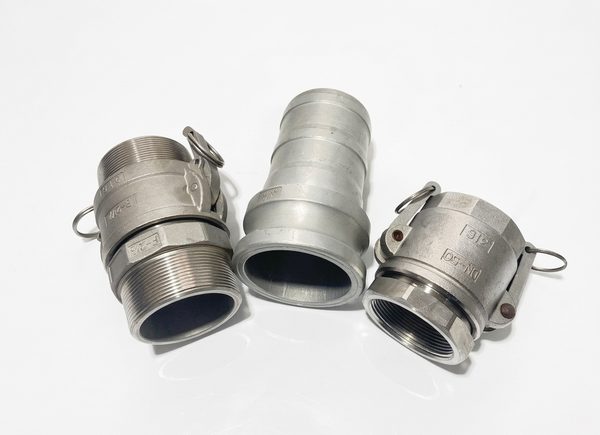

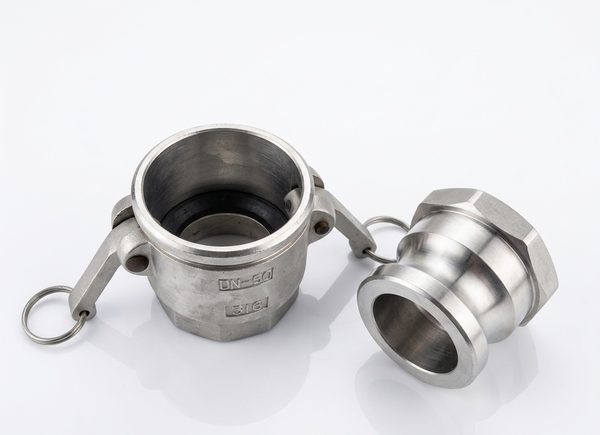

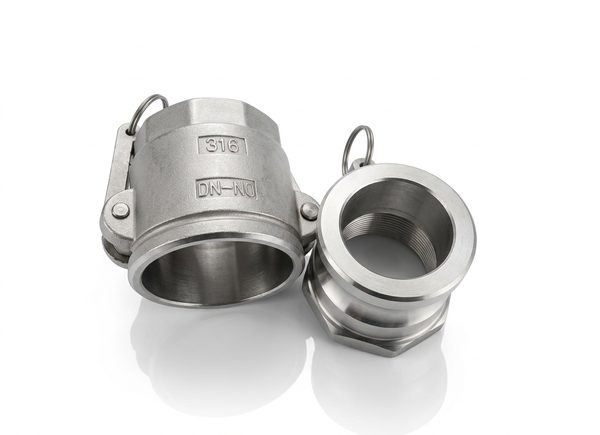

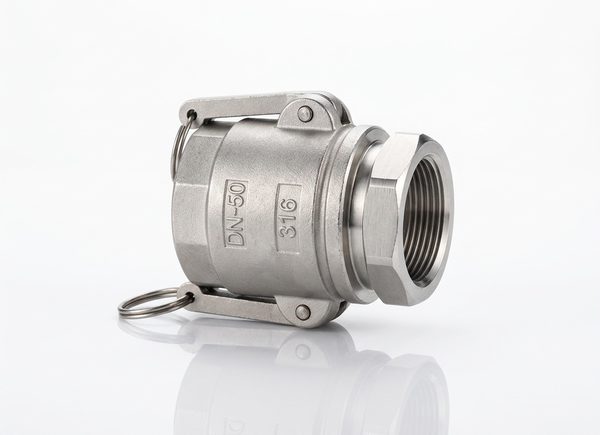

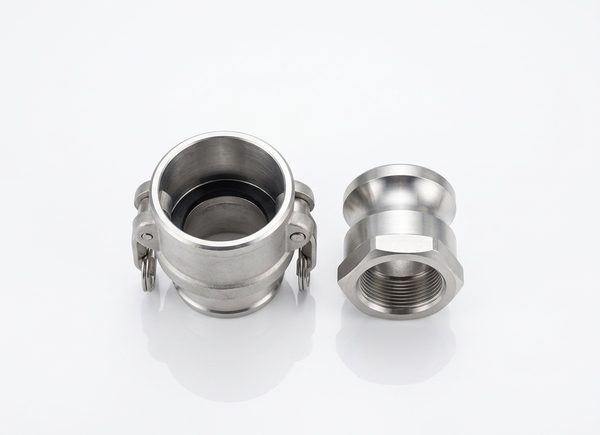

GJ19型 快换接头（扳把式）
互换兼容：凸轮锁紧（扳把式 Camlock）· A～H 全系列型式
偏心凸轮制动扳把式快换接头，本体材料：不锈钢、黄铜；工作介质：油、气、水；工作温度：-30℃～+80℃。
产品核心特点与性能优势
- 偏心凸轮制动阴阳接头，扳把自锁，连接快速，牢固可靠
- 体积小，流通截面大，阻力小
- 型式齐全：包含 A～D 型（母头/阴接头）与 E～H 型（公头/阳接头），支持内螺纹、外螺纹、竹节接软管及防尘封堵等多种形式
- 工作压力：不锈钢≤5MPa；黄铜≤3MPa；公称通径规格覆盖 DN15 至 DN150 (1/2″～6″)
GJ19型 快换接头（扳把式） - 规格参数表与外形尺寸图纸
| 型式及外观 | 代号 | DN15(1/2″) | DN20(3/4″) | DN25(1″) | DN32(1 1/4″) | DN40(1 1/2″) | DN50(2″) | DN63(2 1/2″) | DN75(3″) | DN100(4″) | DN125(5″) | DN150(6″) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
 A 型 母头 / 内螺纹 | L₁ | 46 | 52 | 60 | 70 | 70 | 81 | 86 | 89 | 100 | 100 | 104 |
| D | 43 | 51 | 52 | 80 | 87 | 97 | 110 | 140 | 168 | 194 | 268 | |
| D₁ 螺纹 | Rc1/2 | Rc3/4 | Rc1 | Rc1 1/4 | Rc1 1/2 | Rc2 | Rc2 1/2 | Rc3 | Rc4 | Rc5 | Rc6 | |
 B 型 母头 / 外螺纹 | L₁ | 48 | 56 | 60 | 70 | 73 | 80 | 89 | 90 | 100 | 103 | 105 |
| D | 43 | 51 | 62 | 80 | 87 | 97 | 110 | 140 | 168 | 194 | 268 | |
| D₁ 螺纹 | R1/2 | R3/4 | R1 | R1 1/4 | R1 1/2 | R2 | R2 1/2 | R3 | R4 | R5 | R6 | |
 C 型 母头 / 接软管 | L₁ | 67 | 84 | 92 | 105 | 108 | 124 | 137 | 160 | 170 | 187 | 238 |
| D | 43 | 51 | 62 | 80 | 87 | 97 | 110 | 140 | 168 | 194 | 268 | |
| d₁ 竹节 | 15.1 | 21.1 | 27.4 | 34.1 | 40.5 | 53.2 | 66.7 | 79.4 | 104.8 | 130.2 | 155.6 | |
 D 型 母头 / 防尘盖 | L₁ | 33 | 37 | 41 | 51 | 51 | 57 | 62 | 64 | 67 | 68 | 73 |
| D | 43 | 51 | 62 | 80 | 87 | 97 | 110 | 140 | 168 | 194 | 268 | |
 E 型 公头 / 内螺纹 | L₂ | 39 | 41 | 45 | 56 | 56 | 62 | 70 | 70 | 79 | 87 | 89 |
| D₂ 螺纹 | Rc1/2 | Rc3/4 | Rc1 | Rc1 1/4 | Rc1 1/2 | Rc2 | Rc2 1/2 | Rc3 | Rc4 | Rc5 | Rc6 | |
 F 型 公头 / 外螺纹 | L₂ | 57 | 64 | 68 | 78 | 83 | 87 | 102 | 103 | 118 | 119 | 121 |
| D₂ 螺纹 | R1/2 | R3/4 | R1 | R1 1/4 | R1 1/2 | R2 | R2 1/2 | R3 | R4 | R5 | R6 | |
 G 型 公头 / 接软管 | L₂ | 62 | 72 | 91 | 106 | 113 | 132 | 150 | 168 | 175 | 200 | 247 |
| d₂ 竹节 | 15.1 | 21.1 | 27.4 | 34.1 | 40.5 | 53.2 | 66.7 | 79.4 | 104.8 | 130.2 | 155.6 | |
 H 型 公头 / 防尘塞 | L₂ | 36 | 38 | 49 | 56 | 57 | 62 | 71 | 70 | 76 | 81 | 94 |
注：型号中组合字母代表阴、阳接头形式搭配（如 AE 为 A 型阴接头与 E 型阳接头组合）；材料代号：Cr 为不锈钢、Cu 为黄铜；工作介质：油、气、水；工作温度：-30℃～+80℃；工作压力：不锈钢≤5MPa，黄铜≤3MPa；D 型与 H 型为堵头/防尘罩/塞。标记示例：通径 DN20、两端为 3/4″ 圆锥内管螺纹、不锈钢材质的 GJ19 型快换接头总成：GJ19-AE-20-Rc3/4-Cr。
