型号规格：GJ20

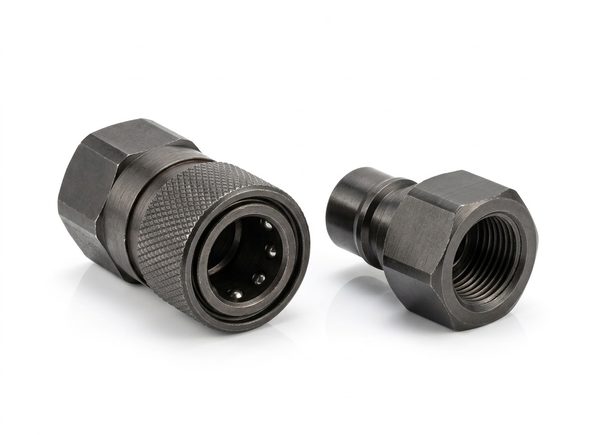

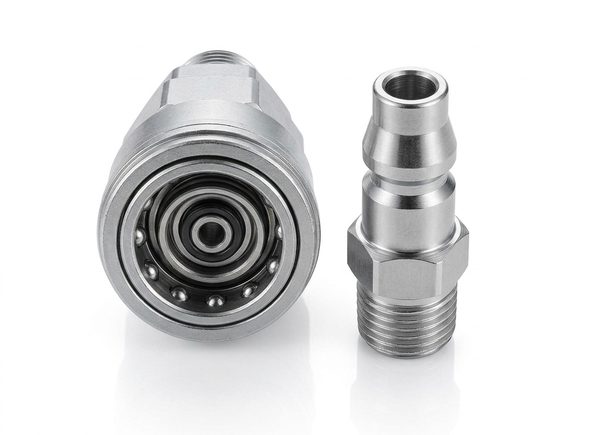

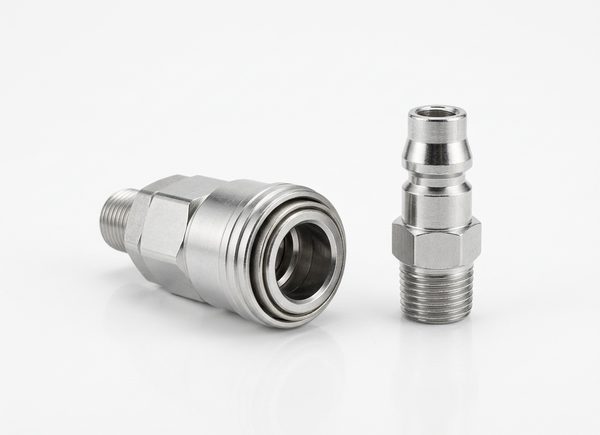

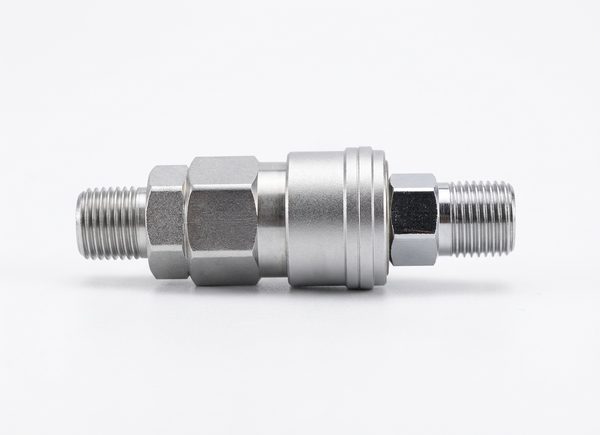

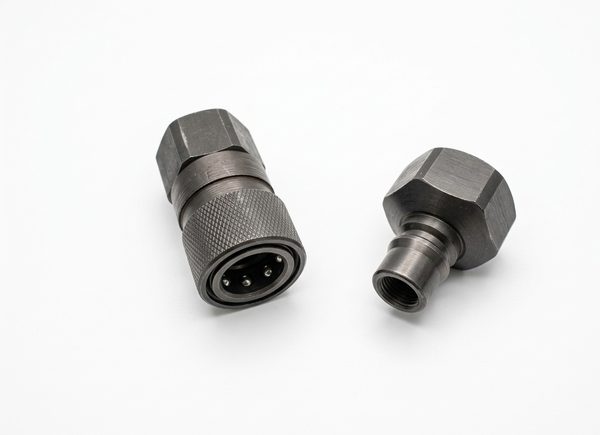

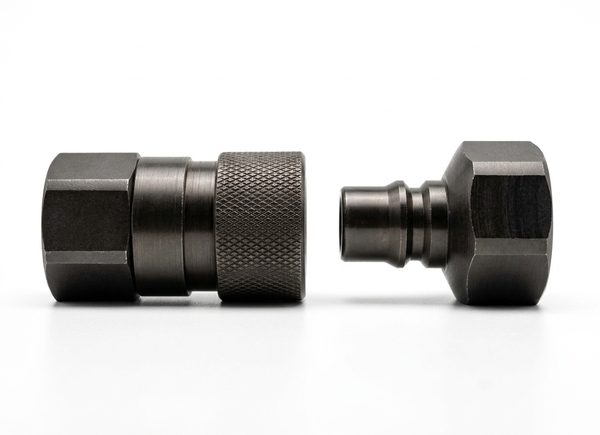

GJ20型 快换接头（气用）
互换兼容：与日本日东 NITTO KOHKI、瑞典希恩 CEJN “315” 系列通用互换
气用快速接头，本体材料为不锈钢或碳钢表面镀铬；工作介质：压缩空气、中性气体；结构特点：阴接头单侧密封。
产品核心特点与性能优势
- 阴接头单侧密封，断开管路时母头内置气阀自动封闭气源，公头常开直通
- 与日本日东 NITTO KOHKI、瑞典 CEJN 315 等国际主流气动快换接头完全通用互换
- 提供外螺纹（R）、内螺纹（Rc）与宝塔接软管（Φ）等三种管路连接形式
- 本体采用碳钢表面镀铬或优质不锈钢制造，耐磨损、抗腐蚀、气密性能优良
- 广泛适用于气动工具、空压机管路、自动化气动设备及气动流水线快速插拔

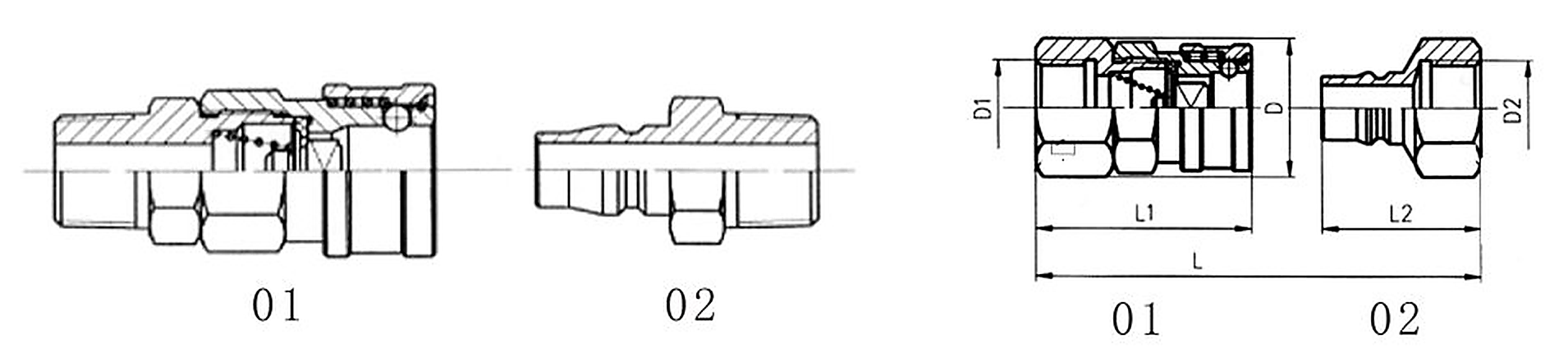

GJ20型 快换接头（气用） - 规格参数表与外形尺寸图纸
| 连接型式 | 型号规格 | L | L₁ | L₂ | D | D₁、D₂ | 工作压力(钢) MPa | 工作压力(不锈钢) MPa |
|---|---|---|---|---|---|---|---|---|

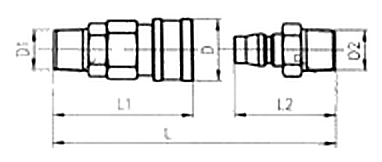

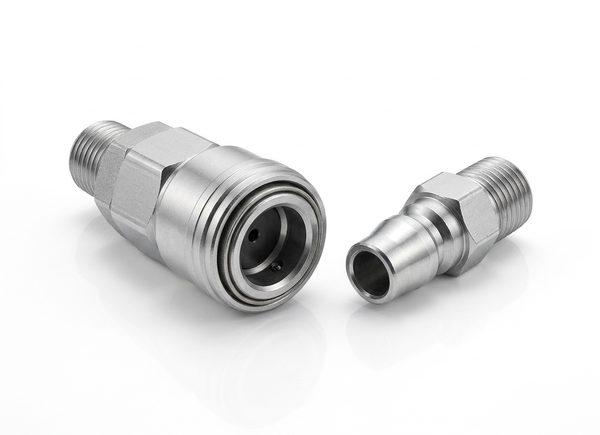

 外螺纹型 圆锥外螺纹 R | GJ20-□-8-R1/4-□ | 69 | 47.7 | 40 | 25.4 | R1/4 | 2 | 1.5 |
| GJ20-□-8-R3/8-□ | 79.5 | 56 | 42 | 25.4 | R3/8 | 2 | 1.5 | |
| GJ20-□-8-R1/2-□ | 83 | 56.5 | 45 | 25.4 | R1/2 | 2 | 1.5 | |
 内螺纹型 圆锥内螺纹 Rc | GJ20-□-8-Rc1/4-□ | 64.5 | 48 | 35 | 25.4 | Rc1/4 | 2 | 1.5 |
| GJ20-□-8-Rc3/8-□ | 74.5 | 53 | 40 | 25.4 | Rc3/8 | 2 | 1.5 | |
| GJ20-□-8-Rc1/2-□ | 80.5 | 56 | 43 | 25.4 | Rc1/2 | 2 | 1.5 | |
| GJ20-□-15-Rc3/4-□ | 84 | 60 | 45 | 35.5 | Rc3/4 | 2 | 1.5 | |

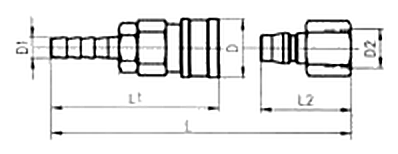

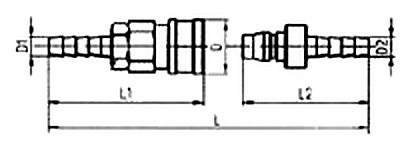

 接软管型 宝塔竹节 Φ | GJ20-□-8-Φ9-□ | 111.5 | 72.4 | 58.4 | 25.4 | Φ9 | 2 | 1.5 |
| GJ20-□-8-Φ11-□ | 111.5 | 72.4 | 58.4 | 25.4 | Φ11 | 2 | 1.5 | |
| GJ20-□-8-Φ15-□ | 123.5 | 78.4 | 64.4 | 25.4 | Φ15 | 2 | 1.5 |
注：型号中前一个“□”为接头型式代号——00 为总成、01 为阴接头、02 为阳接头；后一个“□”为本体材料代号——Cr 为不锈钢、无代号为碳钢表面镀铬；与日本日东 NITTO KOHKI、瑞典 CEJN “315” 系列通用互换；结构特点：阴接头单侧密封（断开时阴接头内置单向气阀自动闭合截断气源，阳接头直通常开）；工作介质：压缩空气、中性气体；工作压力：碳钢镀铬≤2.0MPa，不锈钢≤1.5MPa。标记示例：公称通径 8、R1/4 外螺纹、碳钢镀铬的 GJ20 型快换接头总成：GJ20-00-8-R1/4。
