型号规格：GJ21

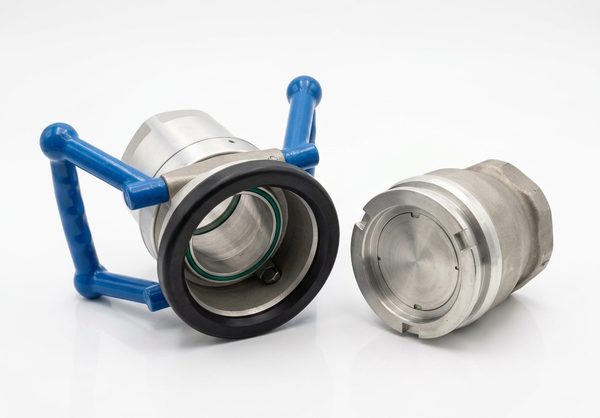

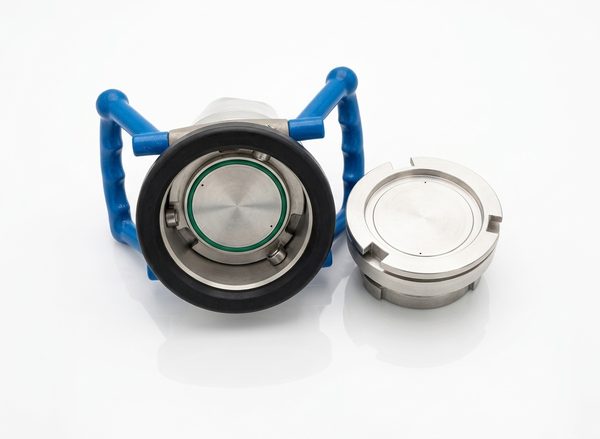

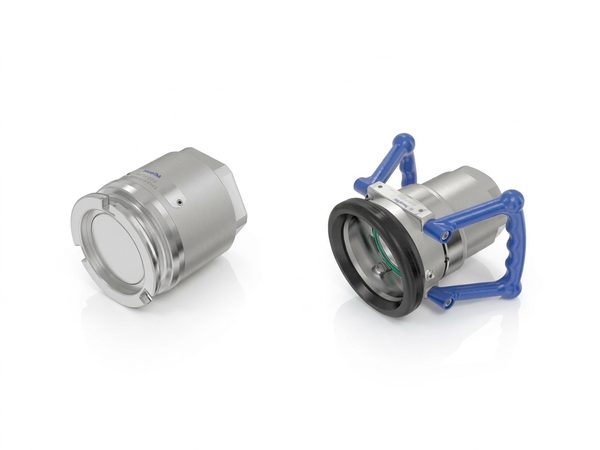

GJ21型 快换接头（干式防滴漏）
互换兼容：与 ELAFLEX（艾拉弗莱克斯）、Mann Tek 配对互换 · 符合 NATO STANAG 3756 国际标准
符合 STANAG 3756 国际标准的干式快速断开接头（Dry Disconnect Coupling），采用无泄漏旋转手柄锁紧结构与双向自动密封设计；本体材质可提供铝合金、不锈钢、黄铜三种选择，工作介质覆盖各类油品、化学品及工业流体，广泛应用于槽罐车装卸、槽船驳运、石油化工及危险物料安全加注。
产品核心特点与性能优势
- 无泄漏干式快速断开设计，断开瞬间介质滴漏量趋于零，杜绝环境污染与贵重物料浪费
- 双向自锁安全密封，阴阳两端各自内置单向阀，对接锁紧之前阀门无法开启，未锁紧不可通流，极具本质安全性
- 操作简单高效，插合后只需轻旋手柄即可同步开启内部流体通道，反转切断密封并安全脱开
- 接头内部流线紧凑，流通截面积大，通流能力更强，压力降显著减小
- 严格符合 NATO STANAG 3756 国际标准，与欧洲 ELAFLEX DDC 系列、瑞典 Mann Tek 等国际品牌干式接头完全通用互换
- 产品内部结构标准化，密封件与易损件互换性强，方便日常快速维护保养
- 本体材质可提供铝合金（工作压力1.0MPa）、黄铜（1.6MPa）、不锈钢（2.5MPa）三种选择
GJ21型 快换接头（干式防滴漏） - 规格参数表与外形尺寸图纸
干式快换接头总成外形与工程尺寸图（01 阴接头 / 02 阳接头）
01 阴接头

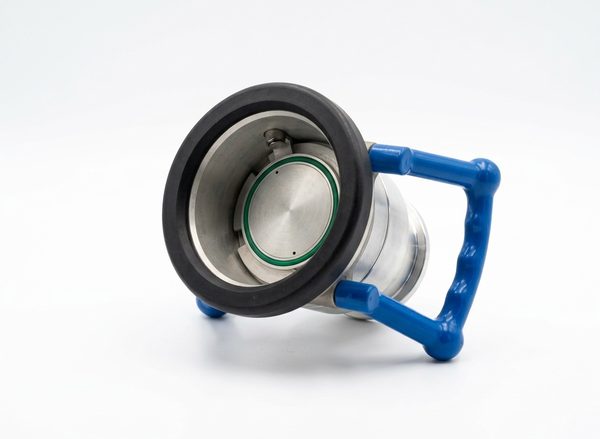

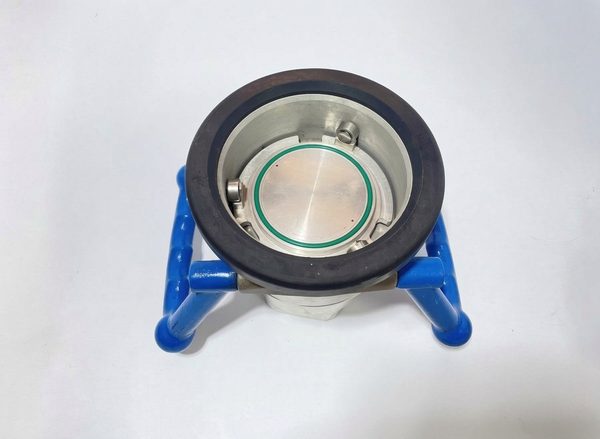

01 阴接头（母头 / 带旋转手柄 / DDC-M 系列）
带旋转手轮手柄的干式阴接头，内置自动切断密封阀门，插合后旋转手柄实现管路开启与锁紧。
| 公称通径 DN | 型号规格 | 替代国外型号 | D(mm) | L(mm) | 连接螺纹 G |
|---|---|---|---|---|---|
DN25 | GJ21-01-25-□ | DDC-M25-3/4”-□ | 56 | 110 | G3/4″ |
| GJ21-01-25-□ | DDC-M25-1”-□ | 56 | 110 | G1″ | |
DN50 | GJ21-01-50-□ | DDC-M50-1 1/2”-□ | 70 | 137.5 | G1 1/2″ |
| GJ21-01-50-□ | DDC-M50-2”-□ | 70 | 137.5 | G2″ | |
DN65 | GJ21-01-65-□ | DDC-M65-2 1/2”-□ | 105 | 190 | G2 1/2″ |
| GJ21-01-65-□ | DDC-M65-3”-□ | 105 | 186 | G3″ | |
| DN80 | GJ21-01-80-□ | DDC-M80-3”-□ | 119 | 192 | G3″ |
| DN100 | GJ21-01-100-□ | DDC-M100-4”-□ | 164 | 223 | G4″ |
| DN150 | GJ21-01-150-□ | DDC-M150-6”-□ | 238 | 343 | G6″ |
02 阳接头

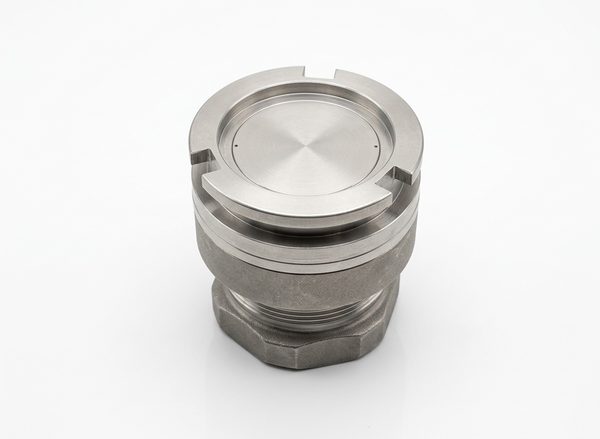

02 阳接头（公头适配器 / 罐车与管路接头 / DDC-V 系列）
干式快速阳接头适配器，内置弹簧自闭单向阀，与母头无缝平顺对接锁紧。
| 公称通径 DN | 型号规格 | 替代国外型号 | D(mm) | L(mm) | 连接螺纹 G |
|---|---|---|---|---|---|
DN25 | GJ21-02-25-□ | DDC-V25-3/4”-□ | 56 | 69 | G3/4″ |
| GJ21-02-25-□ | DDC-V25-1”-□ | 56 | 69 | G1″ | |
DN50 | GJ21-02-50-□ | DDC-V50-1 1/2”-□ | 70 | 100 | G1 1/2″ |
| GJ21-02-50-□ | DDC-V50-2”-□ | 70 | 92.5 | G2″ | |
DN65 | GJ21-02-65-□ | DDC-V65-2 1/2”-□ | 105 | 134 | G2 1/2″ |
| GJ21-02-65-□ | DDC-V65-3”-□ | 105 | 134 | G3″ | |
| DN80 | GJ21-02-80-□ | DDC-V80-3”-□ | 119 | 134 | G3″ |
| DN100 | GJ21-02-100-□ | DDC-V100-4”-□ | 164 | 156 | G4″ |
| DN150 | GJ21-02-150-□ | DDC-V150-6”-□ | 236 | 245 | G6″ |
注：型号中前一个“□”为接头型式代号——00 为总成、01 为阴接头（带手柄母头）、02 为阳接头（公头适配器）；末尾“□”为本体材质代号——AL 为铝合金、SS 为不锈钢、BR 为黄铜；与欧洲 ELAFLEX、瑞典 Mann Tek 等 DDC 系列干式快断接头通用互换，符合 NATO STANAG 3756 国际标准；工作压力：铝合金≤1.0MPa、黄铜≤1.6MPa、不锈钢≤2.5MPa。标记示例：公称通径 DN50、两端 G2 圆柱内管螺纹、不锈钢材质的 GJ21 型干式快换接头总成：GJ21-00-50-G2-SS。
