型号规格：GJ22
GJ22型 快换接头（保护气体用）
互换兼容：专用于大型高温退火环形炉与移动退火台车保护气体自动快速对接

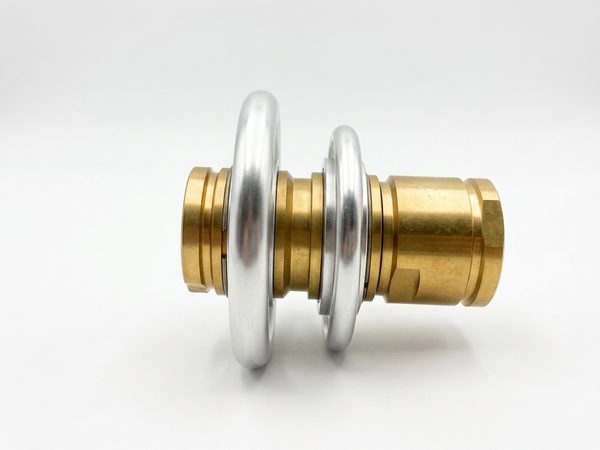

高温退火环形炉专用保护气体接头，是向环形炉精确控制与输送保护气体的重要部件；由安装在环形炉圆周的凹接头（01）与安装在移动台车上的凸接头（02）配对组成，分置精密单向阀门；台车移动到位实现保护气体接头的自动快速对接或断开，接通或断开气体管路。
产品核心特点与性能优势
- 向高温退火环形炉输送保护气体（如高纯氮气、氢气、保护气氛）的核心专用流体连接部件
- 分体式高可靠对接结构：凹接头（01 安装在环形炉圆周固定端）与凸接头（02 安装在移动退火台车端）
- 凹、凸两端分置精密单向阀，台车行进对接时阀门自动顶开导通气路，台车移开时单向阀自动闭合截断气体，防止外泄
- 大通径大流量重载设计：公称通径覆盖 DN100 与 DN125，最大输送流量高达 760 Nm³/h，压降低、流速平稳
- 刚性法兰牢固安装，工作压力高达 10.0 MPa，耐高温、耐磨损、抗振动冲击，适应冶金车间严苛工业工况
GJ22型 快换接头（保护气体用） - 规格参数表与外形尺寸图纸

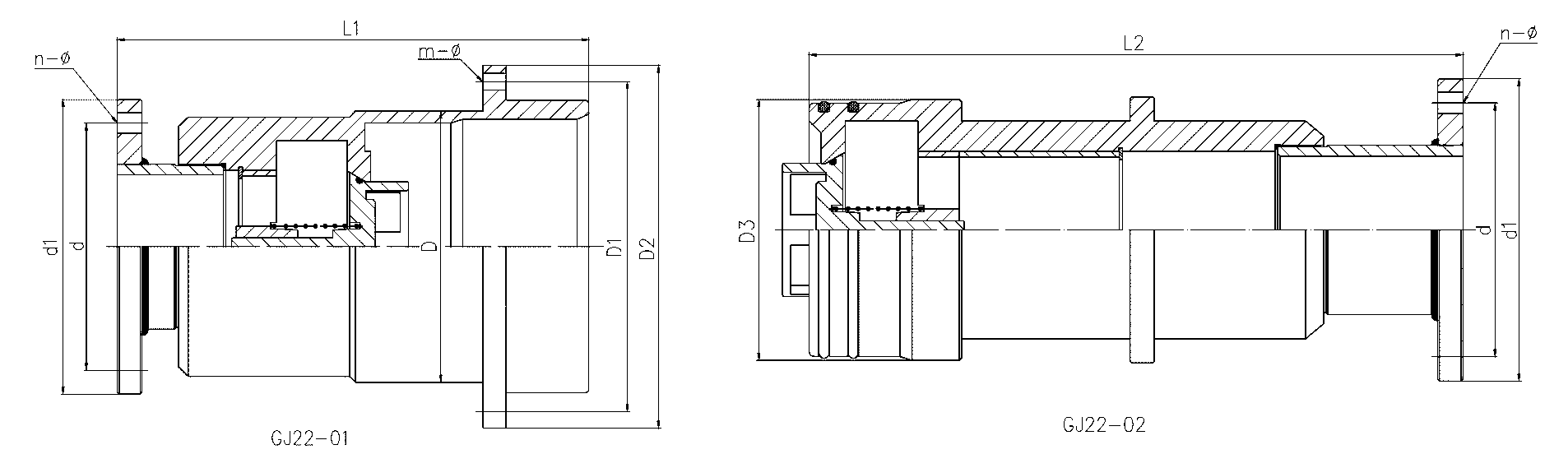

退火炉保护气体快速接头总成工程图纸（GJ22-01 凹接头 / GJ22-02 凸接头）

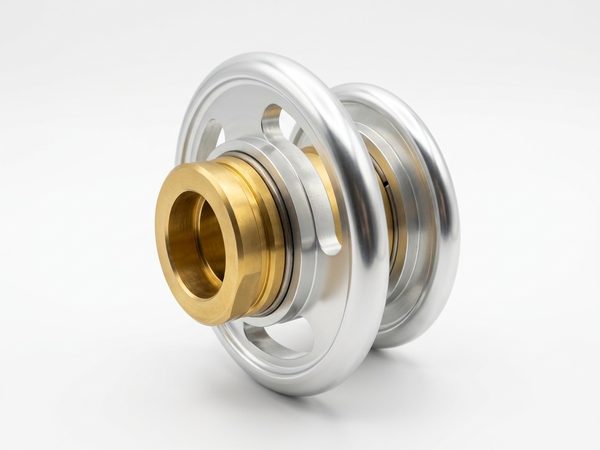

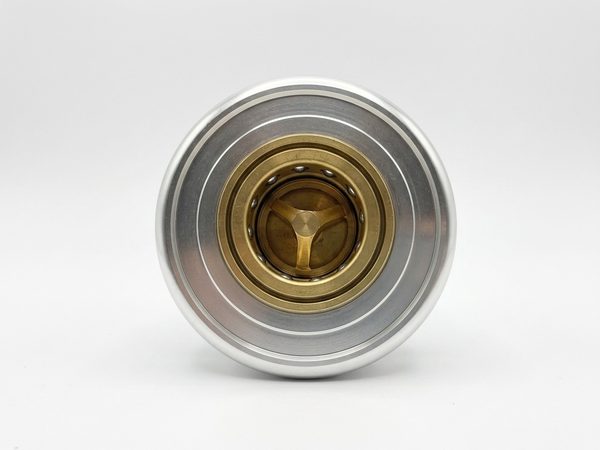

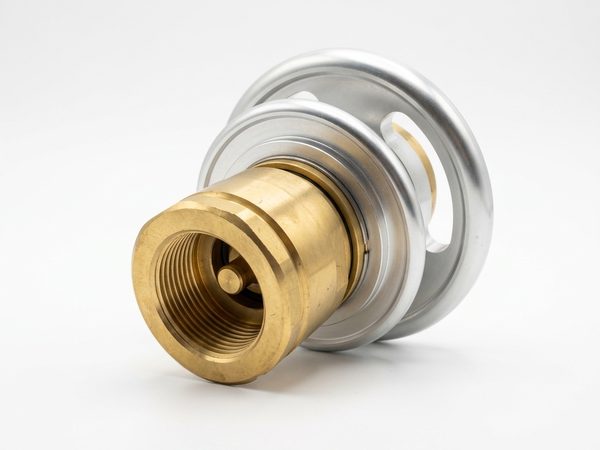

01 凹接头
01 凹接头（环形炉圆周固定端安装）
安装在环形炉圆周固定气路管道上，内置高精单向切断密封阀，台车对接时受压导通，脱开时自动瞬时密封。
| 型号规格 | 公称通径 | D | D₁ | D₂ | d | d₁ | L₁ | 法兰螺孔 m-Φ | 安装孔 n-Φ | 工作压力 | 最大流量 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| GJ22-01-DN100 | DN100 | 190 | 240 | 268 | 175 | 210 | 380 | 12-Φ14 | 8-Φ17.5 | 10 MPa | 760 Nm³/h |
| GJ22-01-DN125 | DN125 | 230 | 280 | 308 | 210 | 250 | 400 | 12-Φ14 | 8-Φ17.5 | 10 MPa | 760 Nm³/h |

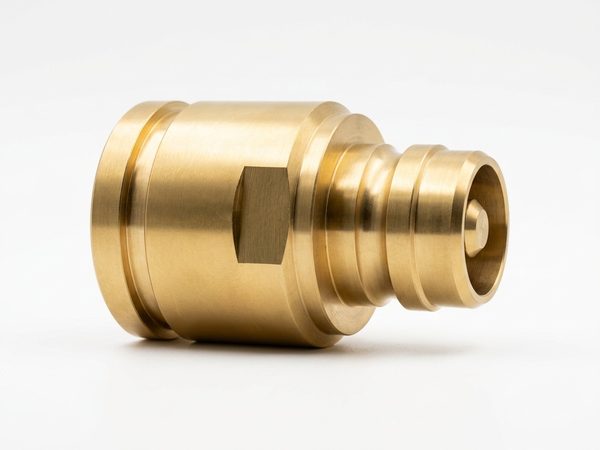

02 凸接头
02 凸接头（移动退火台车端安装）
安装在移动台车的气体输送端，前段凸面导向精准插入凹接头，内置单向阀实现同步通气与切断保护。
| 型号规格 | 公称通径 | D₃ | d | d₁ | L₂ | 安装孔 n-Φ | 工作压力 | 最大流量 |
|---|---|---|---|---|---|---|---|---|
| GJ22-02-DN100 | DN100 | 157.5 | 175 | 210 | 595 | 8-Φ17.5 | 10 MPa | 760 Nm³/h |
| GJ22-02-DN125 | DN125 | 215.6 | 210 | 250 | 540 | 8-Φ17.5 | 10 MPa | 760 Nm³/h |
注：GJ22-01 为凹接头（安装在环形炉圆周固定管道端），GJ22-02 为凸接头（安装在移动台车端）；凹接头与凸接头分置有单向阀门；当台车移动到位对接时自动顶开两端阀门导通气体，台车移开时两端单向阀迅速自锁闭合截断管路；工作介质：高纯氮气、氢气、保护气氛；最大工作压力：10.0MPa；最大流量：760Nm³/h。标记示例：公称通径 DN100 的环形炉保护气体快换接头凹接头：GJ22-01-DN100。
